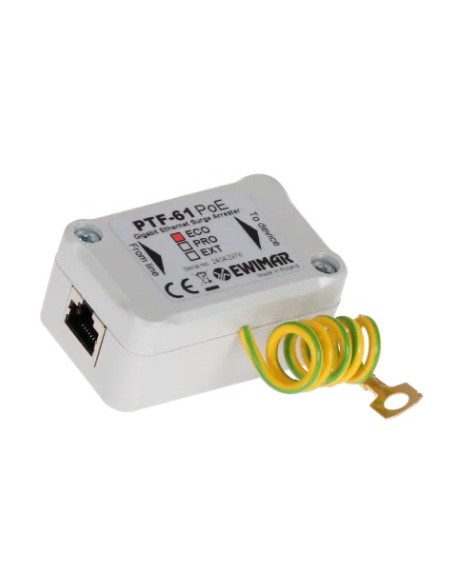

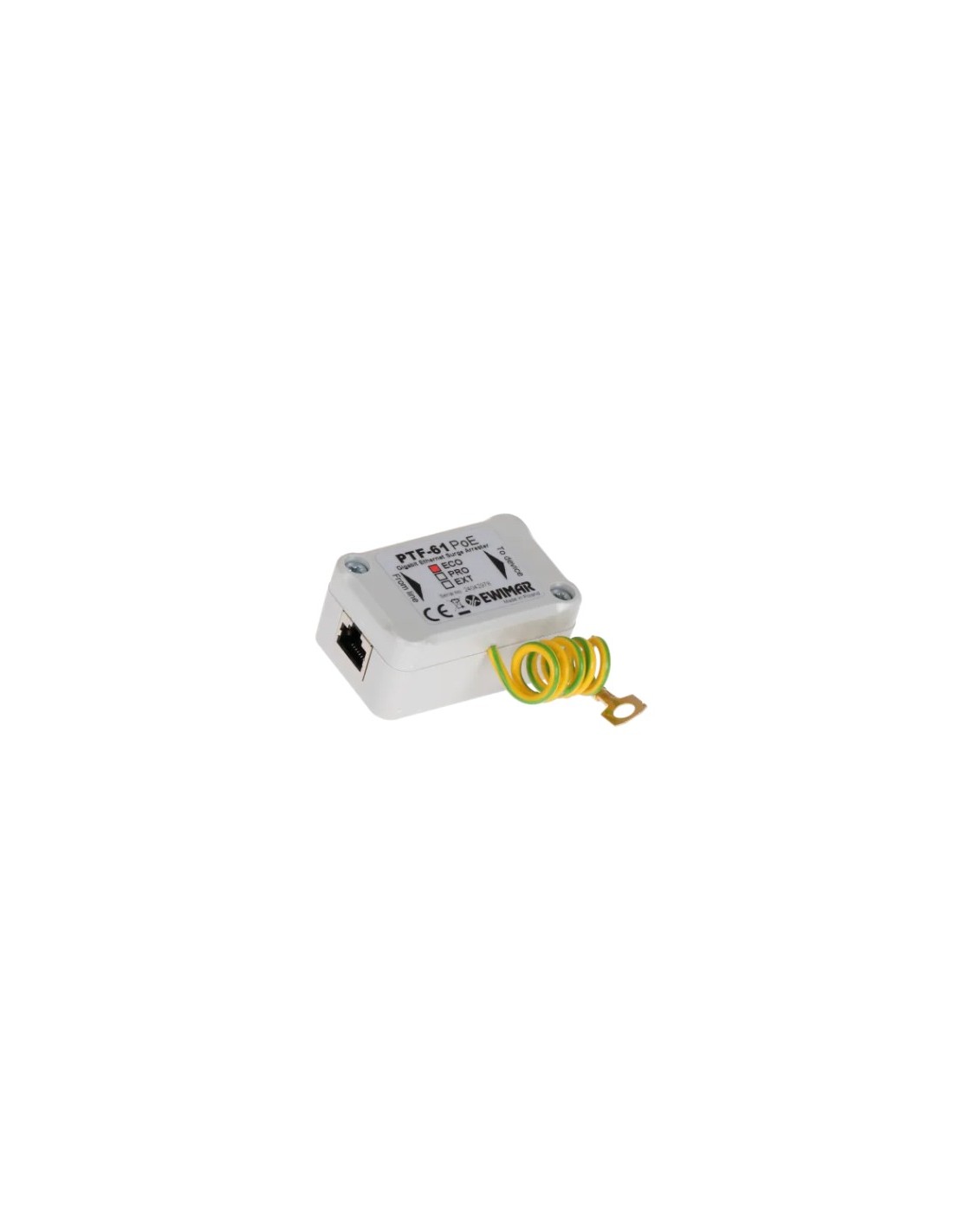

1-kanałowy ogranicznik przepięć sieci LAN 1GB Gigabit Ethernet, serii Economical, zgodny z sieciami 10Base-T, 100Base-T i 1000Base-T, PTF-61-ECO/PoE
1-kanałowy ogranicznik przepięć sieci serii Economical, przeznaczony do ochrony przeciwprzepięciowej sieci Gigabit Ethernet, kompatybilny ze standardami 10Base-T, 100Base-T i 1000Base-T. Wytrzymałość udarowa na poziomie 100A, zapewnia skuteczną ochronę instalacji LAN, której elementy oraz oprzewodowanie znajdują się wewnątrz budynków i są oddalone o innych niechronionych instalacji. Zawiera bezpośrednie odprowadzanie ładunków udarowych do ziemi i eliminację przepięć zaindukowanych wewnątrz par przewodów. Bardzo starannie zaprojektowane wielowarstwowe obwody drukowane, specjalny proces ich produkcji i nowoczesne komponenty, pozwoliły uzyskać znakomite parametry transmisji danych.
Niezależne obwody ochrony zasilania PoE, eliminują wzrost napięcia na pomiędzy parami 1,2 - 3,6 oraz 4,5 - 7,8. Rozwiązanie to chroni zasilacze urządzeń końcowych przed uszkodzeniem w wyniku przepięć wywołanych wyładowaniami atmosferycznymi lub niekontrolowanemu wzrostowi napięcia, na przykład w wyniku uszkodzenia się zasilacza PoE. Zastosowane rozwiązania są całkowicie neutralne dla każdego standardu PoE i chronią każdy z nich, włącznie z Hi PoE.
PTF-61-ECO/PoE przeznaczony jest do instalacji w pobliżu punktów końcowych sieci LAN takich jak: Komputery PC, sterowniki PLC, kamery IPC, transmitery radiowe, urządzenia internetu rzeczy. Wyposażony jest w obudowę wolnostojącą z możliwością przykręcenia do ściany. Do poprawnej pracy konieczne jest właściwe uziemienie zabezpieczenia za pomocą linii PE a najlepiej jak najkrótszego, wydzielonego punktu uziemienia.
|
Linia danych
|
|
|
Ilość kanałów LAN
|
1 |
|
Obsługiwane standardy Ethernet
|
10Base-T, 100Base-T, 1000Base-T |
|
Zgodność z okablowaniem
|
Kategoria 5, 5e, 6 i 6a |
|
Złącze wejściowe (strona niechroniona)
|
Gniazdo ekranowane RJ-45 |
|
Złącze wyjściowe (strona chroniona)
|
Gniazdo ekranowane RJ-45 |
|
Ilość stopni ochronnych
|
1 (hybrydowy) |
|
Napięcie znamionowe DC (linia-ziemia) UN
|
90V DC |
|
Napięcie maks. pracy trwałej (linia-ziemia) UC
|
110V DC |
|
Poziom ochrony 1kV/μs (linia-ziemia) UP
|
600V |
|
Prąd wyładowczy (8/20µs, linia-ziemia) Iimp
|
100A / żyłę przewodu |
|
Napięcie znamionowe DC (linia-linia) UN
|
3,3V DC |
|
Napięcie maksymalne pracy trwałej (linia-linia) UC
|
3,5V DC |
|
Poziom ochrony 1kV/μs (linia-linia) UP
|
20V |
|
Prąd wyładowczy (8/20µs, linia-linia) Iimp
|
100A |
|
Element odsprzęgający
|
- |
|
Chronione linie
|
1-2, 3-6, 4-5, 7-8 |
|
Pojemność (linia-linia) @1MHz
|
15pF |
|
Pojemność (linia-ziemia) @1MHz
|
2-3pF |
|
Rezystancja szeregowa
|
0,3Ω / linię |
|
Prąd znamionowy IN
|
300mA / linię |
|
Linia PoE
|
|
|
Napięcie znamionowe DC (linia-linia) UN
|
57V DC |
|
Napięcie maksymalne pracy trwałej (linia-linia) UC
|
64V DC |
|
Poziom ochrony UP
|
93V |
|
Prąd wyładowczy (8/20µs, linia-linia) Iimp
|
73A |
|
Napięcie znamionowe DC (linia-ziemia) UN
|
90V DC |
|
Napięcie maks. pracy trwałej (linia-ziemia) UC
|
110V DC |
|
Poziom ochrony 1kV/μs (linia-ziemia) UP
|
600V |
|
Prąd wyładowczy (8/20µs, linia-ziemia) Iimp
|
100A |
|
Chronione pary
|
(1+2)-(3+6), (4+5)-(7+8) |
|
Standard pracy PoE
|
Zgodny ze wszystkimi typami w tym Hi PoE |
|
Cechy wspólne
|
|
|
Wymiary
|
65 x 30 x 40 (mm) |
|
Zastosowanie
|
Ochrona urządzeń instalowanych wewnątrz |
|
Sposób montażu
|
Obudowa wolnostojąca / przykręcana do ściany |
|
Sposób uziemienia
|
Przewód |
|
Szczelność obudowy
|
IP40 |
|
Temperatura pracy
|
-40ºC~60ºC |
Zabezpieczenie może być stosowane również po stronie switcha LAN, jednak w przypadku wielu kanałów zalecamy zastosowanie zabezpieczeń wielokanałowych serii PTU-6xx lub PTF-6xx.
Przykład zabezpieczenia 16-punktowej sieci LAN Gigabit Ethernet
