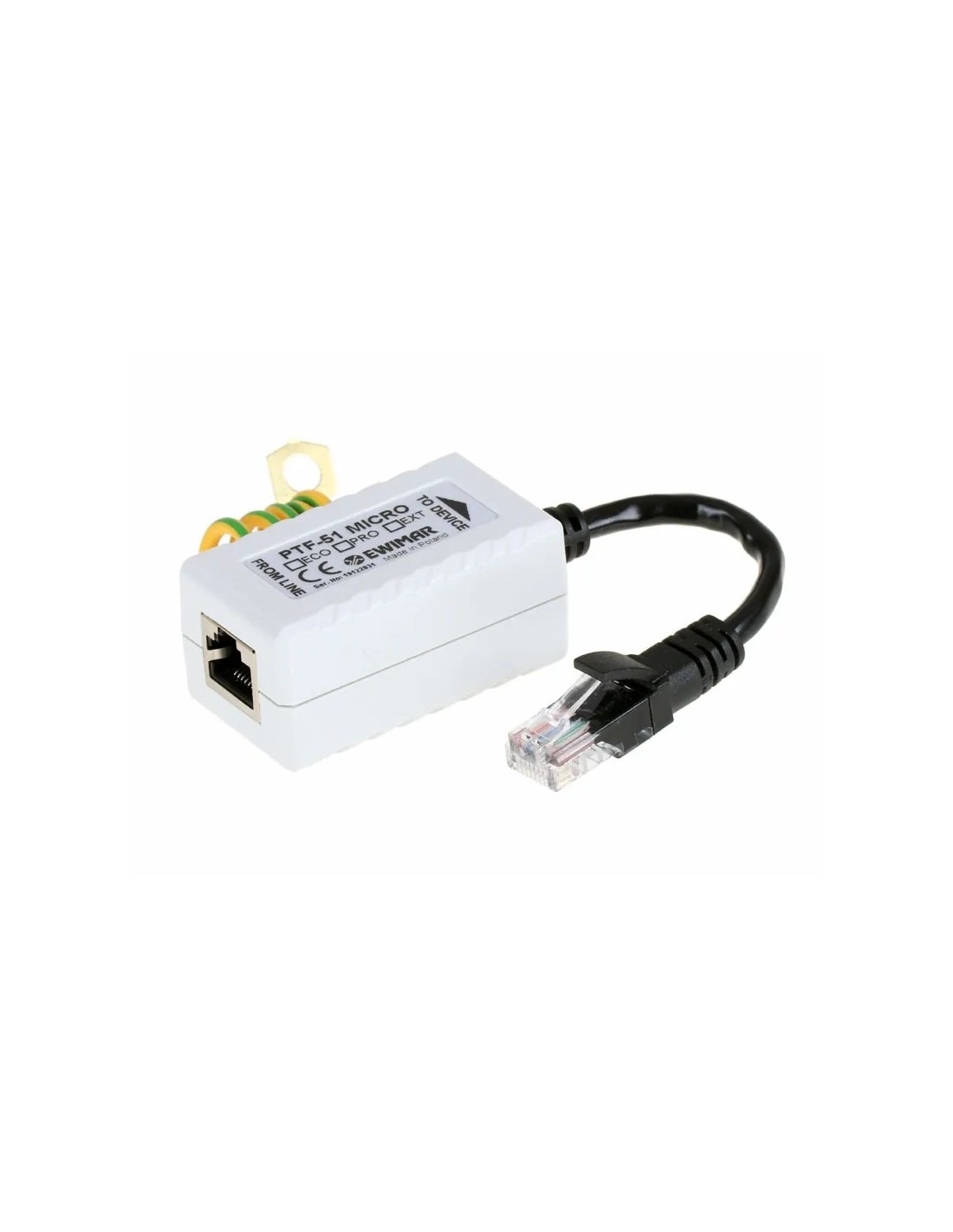

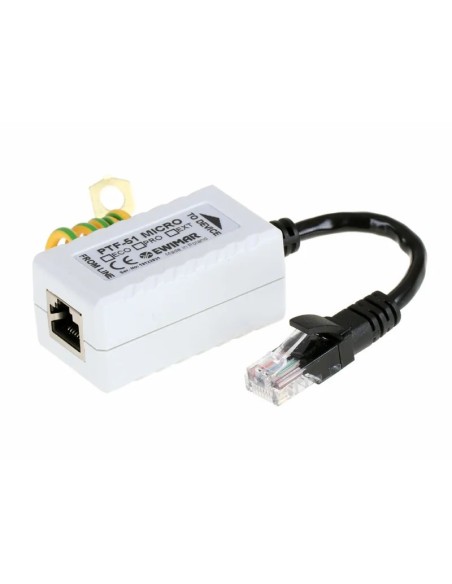

PTF-51-PRO/PoE/Micro v2 jest miniaturowym ogranicznikiem przepięć, dedykowanym do sieci LAN 100-BaseT, opartych na przewodach UTP 5 lub 6 kategorii. Małe wymiary oraz wbudowany przewód z wtykiem, umożliwia szybki i łatwy montaż oraz ukrywanie urządzenia w niedużych obudowach. Idealnie nadaje się do ochrony kamer przemysłowych IP, wyposażonych w oryginalne podstawy ukrywające akcesoria i wszelkie połączenia. Ogranicznik chroni przed skutkami przepięć oraz wyładowań atmosferycznych, a także aktami wandalizmu (działanie paralizatorów). Urządzenie indywidualnie chroni każdą parę transmisyjną, gdzie następuje eliminacja przepięć powyżej 3,5V wewnątrz nich oraz odprowadza do ziemi ładunki o wartościach do 2,5kA na żyłę przewodu.
| NAZWA PARAMETRU |
WARTOŚĆ |
| Linia danych | |
|---|---|
| Ilość kanałów LAN |
1 |
| Obsługiwane standardy Ethernet | 10Base-T, 100Base-T |
| Stosowany z okablowaniem | FTP, UTP dowolnej kategorii |
| Złącze wejściowe (strona niechroniona) | Gniazdo RJ-45 |
| Złącze wyjściowe (strona chroniona) | Przewód z wtykiem RJ-45 |
| Ilość stopni ochronnych |
2 (GDT, TVS) |
| Napięcie znamionowe DC (linia-ziemia) UN | 90V DC |
| Napięcie maksymalne pracy trwałej (linia-ziemia) UC | 110V DC |
| Poziom ochrony 1kV/μs (linia-ziemia) UP | 600V |
| Prąd wyładowczy (8/20µs, linia-ziemia) Iimp / żyła |
2,5kA (max) |
| Prąd piorunowy (10/350µs, linia-ziemia) Iimp |
1kA |
| Napięcie znamionowe DC (linia-linia) UN | 3,3V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC | 3,5V DC |
| Poziom ochrony 1kV/μs (linia-linia) UP |
20V |
| Prąd wyładowczy (8/20µs, linia-linia) Iimp | 100A |
| Element odsprzęgający | Rezystor udarowy |
| Chronione linie | 1-2, 3-6 |
| Pojemność (linia-linia) @1MHz | 6-15pF |
| Pojemność (linia-ziemia) @1MHz | 1-2pF |
| Rezystancja szeregowa | 2,2Ω / linię |
| Prąd znamionowy IN | 300mA / linię |
