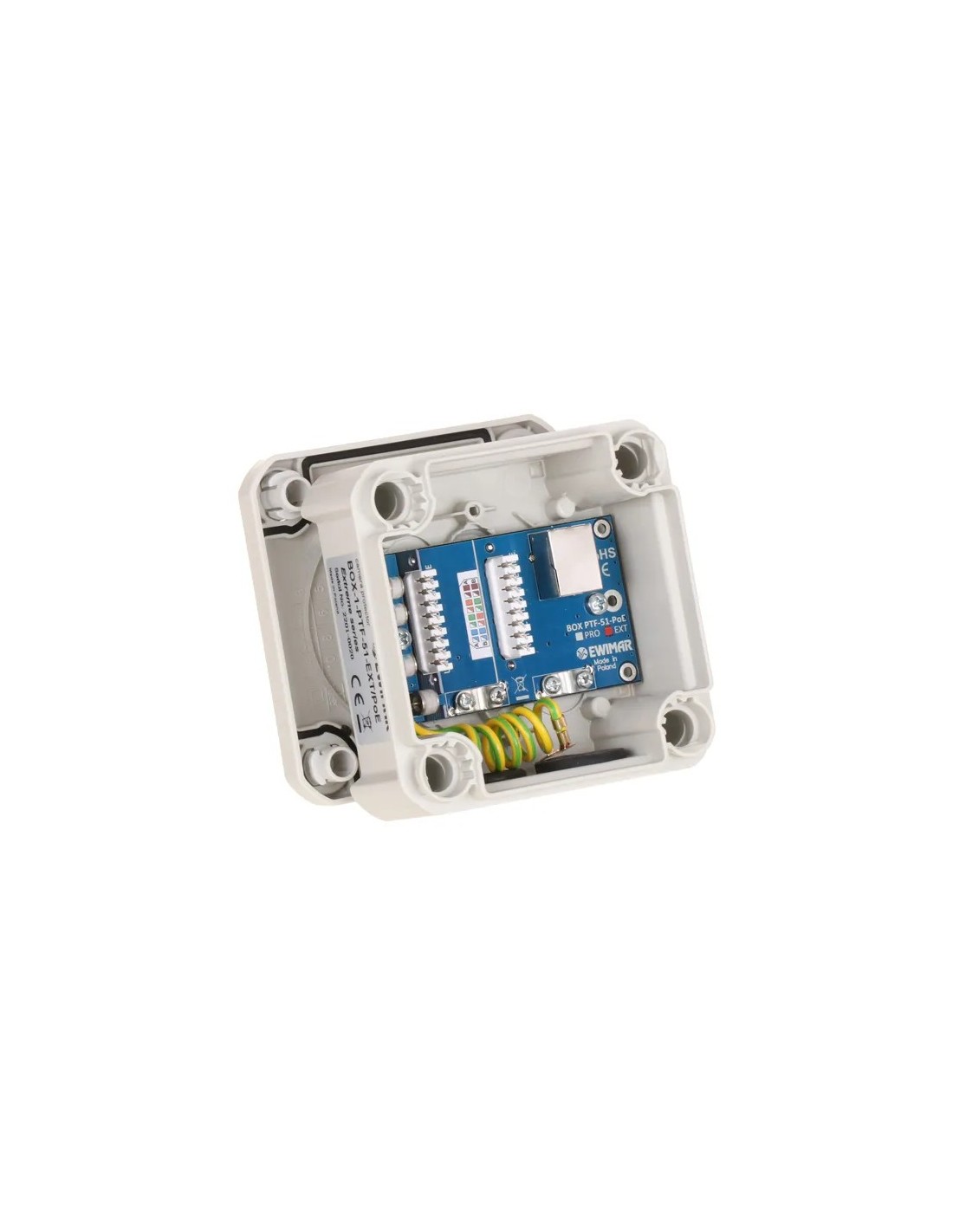

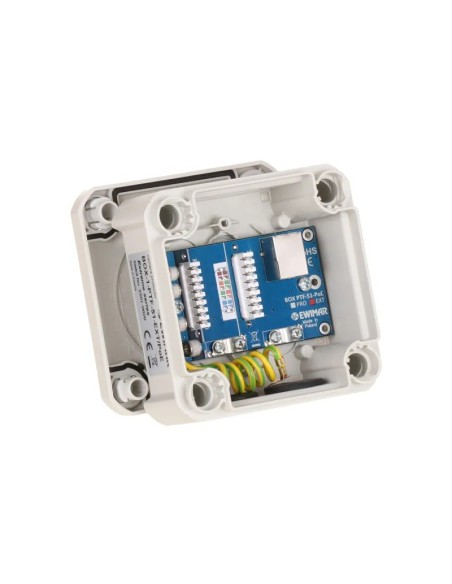

Zewnętrzny ogranicznik przepięć sieci LAN w obudowie zewnętrznej, przeznaczony do ochrony kamery IP w instalacjach CCTV oraz mostów radiowych, BOX-1-PTF-51-EXT/PoE.
BOX-1-PTF-51-EXT/PoE to ogranicznik przepięć sieci LAN, przeznaczony do ochrony punktów kamerowych IP, zamontowanych na ścianach, słupach lub wysięgnikach. Charakteryzuje się bardzo wysoką skutecznością ochrony na bezpośrednie wyładowania, wynoszące do 5kA @ 8/20μs oraz powyżej 5kA w wersji ze złączami śrubowymi. Dodatkowe obwody chronią zasilanie PoE przed niekontrolowanym wzrostem napięcia, spowodowanym zaindukowanym przepięciem. Zastosowana technologia MOSFET wielokrotnie ogranicza poziom napięcia udarowego, które może pojawić się po stronie chronionej w porównaniu do rozwiązań konwencjonalnych.
| NAZWA PARAMETRU |
WARTOŚĆ |
| Linia danych | |
|---|---|
| Ilość kanałów LAN | 1 |
| Obsługiwane standardy Ethernet | 10Base-T, 100Base-T |
| Stosowany z okablowaniem | FTP, UTP dowolnej kategorii |
| Złącze wejściowe (strona niechroniona) | Złącze LSA (Krone) + ekran |
| Złącze wyjściowe (strona chroniona) | Złącze LSA (Krone) + ekran / gniazdo ekranowane RJ-45 |
| Ilość stopni ochronnych | 3 (GDT, MOSFET, TVS) |
| Napięcie znamionowe DC (linia-ziemia) UN | 90V DC |
| Napięcie maksymalne pracy trwałej (linia-ziemia) UC | 110V DC |
| C1: Poziom ochrony 1kV/μs (linia-ziemia) UP | 600V |
| C2: Prąd wyładowczy (8/20µs, linia-ziemia) lmax / żyła |
5kA |
| D1: Maksymalny prąd piorunowy (10/350µs, linia-ziemia) Iimp |
2kA |
| Napięcie znamionowe DC (linia-linia) UN | 3,3V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC | 3,5V DC |
| B2: Poziom ochrony 1kV/μs (linia-linia) UP |
<10V |
| C1: Prąd wyładowczy (8/20µs, linia-linia) Iimp | 2kA |
| Element odsprzęgający | Bezpiecznik MOSFET |
| Chronione linie | 1-2, 3-6 |
| Pojemność (linia-linia) @1MHz | 6-15pF |
| Pojemność (linia-ziemia) @1MHz | 2-3pF |
| Rezystancja szeregowa | 6Ω / linię |
| Prąd znamionowy IN | 300mA / linię |
