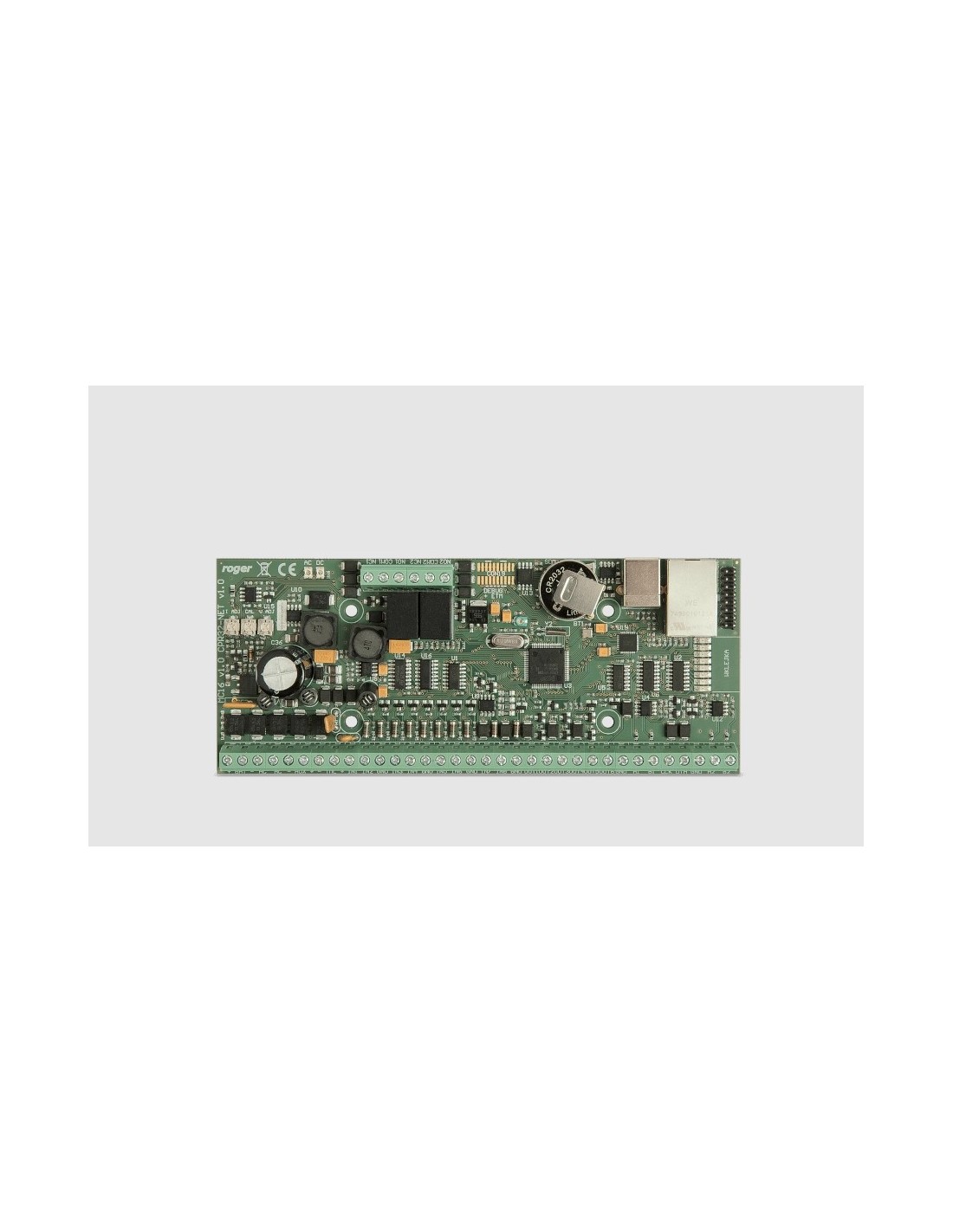

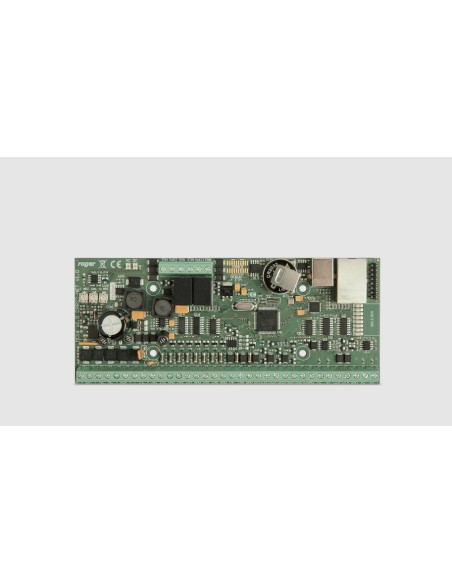

ROGER MC16-EVC-64 - Kontroler dostępu do wind konwencjonalnych, licencja na 64 piętra

Name: ROGER MC16-EVC-64 - Kontroler dostępu do wind konwencjonalnych, licencja na 64 piętra
Brand: Roger
SKU: ROGER MC16-EVC-64
Price: 10086 PLN
Availability: OutOfStock

Obecnie brak na stanie

10 086,00 zł

Brutto

8 200,00 zł Netto

MC16 po podłączeniu terminali serii MCT i ewentualnie ekspanderów serii MCX może być stosowany zarówno w kontroli dostępu jak i rejestracji czasu pracy oraz automatyce budynkowej i hotelowej. Kontroler może obsługiwać przejścia, windy, szafki i parkingi. MC16 udostępnia zaawansowany, a jednocześnie bardzo wydajny sposób zarządzania użytkownikami systemu oraz kształtowania ich uprawnień.

Proces konfiguracji kontrolerów systemu jest realizowany współbieżnie przez sieć LAN/WAN, a ilość kontrolerów w systemie nie wpływa na czas jego konfiguracji. Kontroler zarządzany jest z aplikacji VISO, która umożliwia współpracę z serwerową bazą danych Microsoft SQL Server. Zarządzanie systemem może być realizowane z poziomu wielu stacji roboczych z programem VISO i przez operatorów o różnym poziomie uprawnień.

Kontroler MC16-EVC-64 z licencją na 64 pięter przeznaczony jest do współpracy z systemami windowymi, w których wybór piętra odbywa się za pomocą zmiany stanu styku elektrycznego skojarzonego z przyciskiem wyboru piętra.

W koncepcji kontroli dostępu zastosowanej w kontrolerze MC16-EVC w celu wyboru piętra użytkownik musi najpierw zalogować się na czytniku zainstalowanym w windzie, po czym kontroler aktywuje zestaw linii wyjściowych, które odblokowują piętra, do których dany użytkownik ma dostęp.

Uprawnienia do poszczególnych pięter mogą być definiowane przy użyciu harmonogramów czasowych i kalendarzy, istnieje również możliwość czasowego odblokowywania przycisków bez konieczności wymogu logowania. Wyjścia odblokowujące przyciski mogą być zlokalizowane na dowolnych ekspanderach I/O podłączonych do kontrolera niemniej najbardziej do tego celu nadaje się ekspander MCX8 oferujący osiem wyjść przekaźnikowych z izolowanym stykiem NO/NC. Logowanie użytkowników może być realizowane na dowolnym czytniku serii MCT, PRT lub czytnikiem z kompatybilnym interfejsem Wiegand. Kontroler umożliwia obsługę jednej windy z 64 piętrami i do 8000 użytkowników.

Podobnie jak w innych kontrolerach serii MC16, komunikacja z aplikacją zarządzającą VISO jest szyfrowana i odbywa się za pośrednictwem sieci LAN/WAN. Obsługa wind klasycznych jest dostępna w wersji oprogramowania zarządzającego VISO ST i nie jest limitowana w zakresie ilości obsługiwanych wind w systemie.

Charakterystyka MC-16:

Kontroler dostępu w systemie RACS 5
8 parametrycznych linii wejściowych EOL
6 tranzystorowych linii wyjściowych 15 VDC/150 mA
2 wyjścia przekaźnikowe 30 V/1.5 A DC/AC
Zasilanie 18 V AC, 12 V DC i 24 V DC
Wbudowany zasilacz impulsowy 12 V DC/1.2 A
Ładowanie i monitorowanie akumulatora
Interfejs komunikacyjny Ethernet
Szyfrowana transmisja danych (AES128 CBC)
Interfejsy urządzeń peryferyjnych RS485, RACS CLK/DTA, Wiegand
Bufor 8 milionów zdarzeń na wymiennej karcie pamięci

Typy kontrolerów MC16-AZC

Typ	M16-EVC-8	M16-EVC-16	M16-EVC-32	M16-EVC-64
Pietra	8	16	32	64
Punkt identyfikacji	1	1	1	1
Wejścia	8	8	8	8
Wyjścia	16	32	64	128
Klawisze funkcyjne	8	8	8	8
Komendy sterujące	4	4	4	4
Strefy dostępu	0	0	0	0
Strefy alarmowe	0	0	0	0
Terminale dostępu	4	4	4	4
Zasilacze	2	4	8	16
Węzły automatyki	2	2	2	2
Identyfikatory	8192
Przejścia na punkt identyfikacji	8	16	32	64

Wymiary i schemat:

Opis zacisków kontrolera MC16

BAT+, BAT-
- Zaciski do podłączenia akumulatora
AC, AC
- Zasilanie wejściowe 18VAC lub 24VDC
AUX-, AUX+
- Zasilanie wyjściowe 12VDC/1,0A (do zamka drzwi)
TML-, TML+
- Zasilanie wyjściowe 12VDC/0,2A (do czytników)
IN1-IN8
- Linie wejściowe
GND
- Potencjał odniesienia (masa)
OUT1-OUT6
- Tranzystorowe linie wyjściowe 15VDC/150mA
A1, B1
- Magistrala RS485
CLK, DTA
- Interfejs RACS CLK/DTA
A2, B2
- Nie używane
NO1, COM1, NC1
- Przekaźnik (REL1) 30V/1,5A DC/AC
NO2, COM2, NC2
- Przekaźnik (REL2) 30V/1,5A DC/AC

Wskaźniki LED

LED1
- Tryb normalny
LED2
- Świeci: Tryb serwisowy (konfiguracja niskopoziomowa)
- Pulsowanie: Błąd pamięci RAM lub Flash SPI
LED3
- Świeci: Błąd konfiguracji wysokopoziomowej
- Pulsowanie: Błąd konfiguracji niskopoziomowej
LED4
- Brak/błąd karty pamięci
LED5
- Błąd logu zdarzeń
LED6
- nie używany¹
LED7
- nie używany
LED8
- Pulsowanie: Prawidłowa praca kontrolera
AC
- Wskazuje obecność wejściowego napięcia zasilającego na zaciskach AC
DC
- Wskazuje obecność wyjściowego napięcia zasilającego na zaciskach AUX/TML
