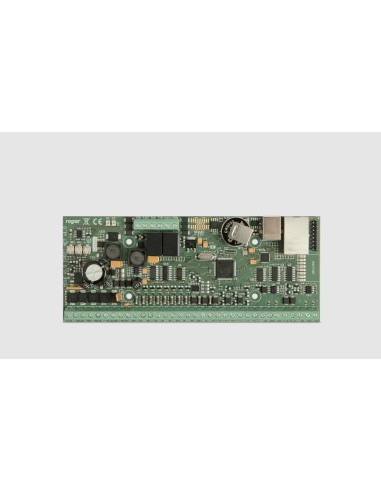

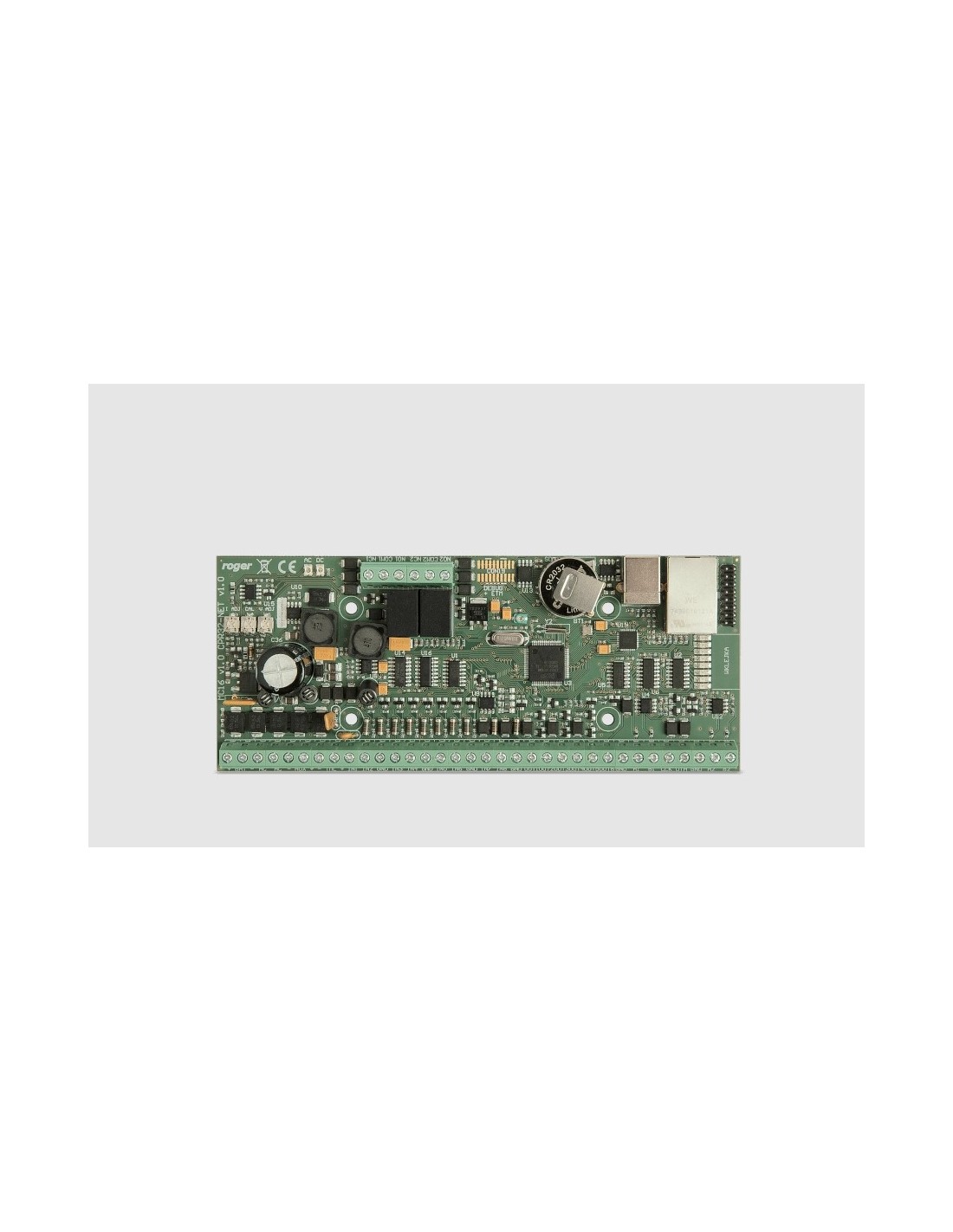

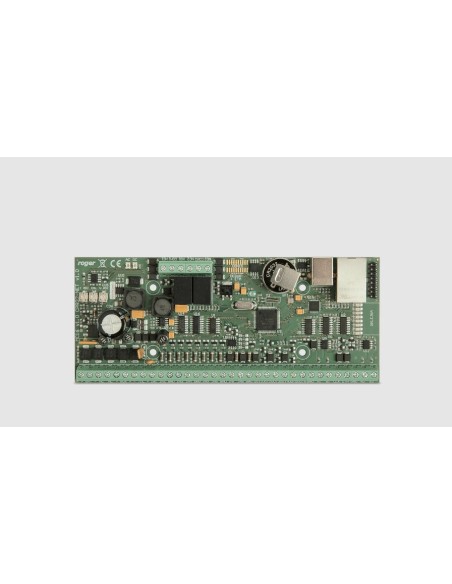

ROGER MC16-BAC-8 - Kontroler automatyki budynkowej, licencja na 8 węzłów automatyki

Name: ROGER MC16-BAC-8 - Kontroler automatyki budynkowej, licencja na 8 węzłów automatyki
Brand: Roger
SKU: ROGER MC16-BAC-8
Price: 1537.5 PLN
Availability: OutOfStock

Obecnie brak na stanie

1 537,50 zł

Brutto

1 250,00 zł Netto

Kontroler MC16 jest oferowany w różnych wersjach, których funkcjonalności są kształtowane za pomocą pliku licencyjnego na karcie pamięci. Urządzenie jest oferowane jako samodzielny kontroler oraz w ramach zestawów MC16-PAC-KIT ułatwiających projektowanie i instalację systemu.

MC16 po podłączeniu terminali serii MCT i ewentualnie ekspanderów serii MCX może być stosowany zarówno w kontroli dostępu jak i rejestracji czasu pracy oraz automatyce budynkowej i hotelowej. Kontroler może obsługiwać przejścia, windy, szafki i parkingi. MC16 udostępnia zaawansowany, a jednocześnie bardzo wydajny sposób zarządzania użytkownikami systemu oraz kształtowania ich uprawnień.

Proces konfiguracji kontrolerów systemu jest realizowany współbieżnie przez sieć LAN/WAN, a ilość kontrolerów w systemie nie wpływa na czas jego konfiguracji. Kontroler zarządzany jest z aplikacji VISO, która umożliwia współpracę z serwerową bazą danych Microsoft SQL Server. Zarządzanie systemem może być realizowane z poziomu wielu stacji roboczych z programem VISO i przez operatorów o różnym poziomie uprawnień.

Kontroler MC16-BAC-8 umożliwia obsługę 8 węzłów automatyki budynkowej w ramach systemu RACS 5. W kontrolerze tym funkcje automatyki budynkowej realizuje się za pośrednictwem tzw. węzłów automatyki. Węzeł automatyki to stan logiczny w pamięci kontrolera, który z jednej strony może być sterowany przez użytkownika, a z drugiej, sam może sterować innym stanem kontrolera, w szczególności, stanem innego węzła automatyki. Stan węzła automatyki może być replikowany na liniach wyjściowych i w ten sposób służyć do sterowania systemami lub urządzeniami wykorzystywanymi w budynku (roletami, oświetleniem, klimatyzacją, ogrzewaniem, wentylacją i inne). Stanem węzła automatyki można sterować ręcznie (klawisz funkcyjny, zdalna komenda, logowanie na czytniku, przycisk podłączony do linii wejściowej) lub automatycznie z poziomu harmonogramów czasowych.

W przypadku zastosowania tzw. Serwera Integracji systemu RACS 5, możliwe jest sterowanie węzłami automatyki oraz odczyt ich stanu z poziomu zewnętrznej aplikacji (np. systemu BMS). Tak jak w kontrolerach dostępu systemu RACS 5, linie wejściowe i wyjściowe w kontrolerze MC16-BAC są wielofunkcyjne a sterowanie liniami wyjściowymi może odbywać się z użyciem priorytetów oraz modulacji. W zależności od wersji kontroler umożliwia obsługę do 64 węzłów automatyki.

Charakterystyka MC-16:

Kontroler dostępu w systemie RACS 5
8 parametrycznych linii wejściowych EOL
6 tranzystorowych linii wyjściowych 15 VDC/150 mA
2 wyjścia przekaźnikowe 30 V/1.5 A DC/AC
Zasilanie 18 V AC, 12 V DC i 24 V DC
Wbudowany zasilacz impulsowy 12 V DC/1.2 A
Ładowanie i monitorowanie akumulatora
Interfejs komunikacyjny Ethernet
Szyfrowana transmisja danych (AES128 CBC)
Interfejsy urządzeń peryferyjnych RS485, RACS CLK/DTA, Wiegand
Bufor 8 milionów zdarzeń na wymiennej karcie pamięci

Typy kontrolerów MC16-BAC

Typ	MC16-BAC-8	MC16-BAC-16	MC16-BAC-32	MC16-BAC-64
Przejścia	0	0	0	0
Punkty identyfikacji	4	8	16	32
Linie wejściowe	16	32	64	128
Linie wyjściowe	16	32	64	128
Klawisze funkcyjne	16	32	64	128
Komendy lokalne	4	8	16	32
Strefy dostępu	0	0	0	0
Strefy alarmowe	0	0	0	0
Węzły automatyki	8	16	32	64
Zasilacze	4	8	16	32
Identyfikatory	8192
Przejścia na punkt identyfikacji	8
Wyświetlacze	4	8	16	32

Wymiary i schemat:

Opis zacisków kontrolera MC16

BAT+, BAT-
- Zaciski do podłączenia akumulatora
AC, AC
- Zasilanie wejściowe 18VAC lub 24VDC
AUX-, AUX+
- Zasilanie wyjściowe 12VDC/1,0A (do zamka drzwi)
TML-, TML+
- Zasilanie wyjściowe 12VDC/0,2A (do czytników)
IN1-IN8
- Linie wejściowe
GND
- Potencjał odniesienia (masa)
OUT1-OUT6
- Tranzystorowe linie wyjściowe 15VDC/150mA
A1, B1
- Magistrala RS485
CLK, DTA
- Interfejs RACS CLK/DTA
A2, B2
- Nie używane
NO1, COM1, NC1
- Przekaźnik (REL1) 30V/1,5A DC/AC
NO2, COM2, NC2
- Przekaźnik (REL2) 30V/1,5A DC/AC

Wskaźniki LED

LED1
- Tryb normalny
LED2
- Świeci: Tryb serwisowy (konfiguracja niskopoziomowa)
- Pulsowanie: Błąd pamięci RAM lub Flash SPI
LED3
- Świeci: Błąd konfiguracji wysokopoziomowej
- Pulsowanie: Błąd konfiguracji niskopoziomowej
LED4
- Brak/błąd karty pamięci
LED5
- Błąd logu zdarzeń
LED6
- nie używany¹
LED7
- nie używany
LED8
- Pulsowanie: Prawidłowa praca kontrolera
AC
- Wskazuje obecność wejściowego napięcia zasilającego na zaciskach AC
DC
- Wskazuje obecność wyjściowego napięcia zasilającego na zaciskach AUX/TML
