ROGER MC16-PAC-ST-1-KIT - Zestaw kontroli dostępu na 1 przejście, metalowa obudowa ME40-24V, sieciowy kontroler dostępu MC16-PAC

ROGER MC16-PAC-ST-1-KIT - Zestaw kontroli dostępu na 1 przejście, metalowa obudowa ME40-24V, sieciowy kontroler dostępu MC16-PAC

Name: ROGER MC16-PAC-ST-1-KIT - Zestaw kontroli dostępu na 1 przejście, metalowa obudowa ME40-24V, sieciowy kontroler dostępu MC16-PAC
Brand: Roger
SKU: ROGER MC16-PAC-ST-1-KIT
Price: 1961.85 PLN
Availability: OutOfStock

Obecnie brak na stanie

1 961,85 zł

Brutto

1 595,00 zł Netto

Zestaw kontroli dostępu przeznaczony do obsługi jednego przejścia w systemie RACS 5 v2 w wersji ST.

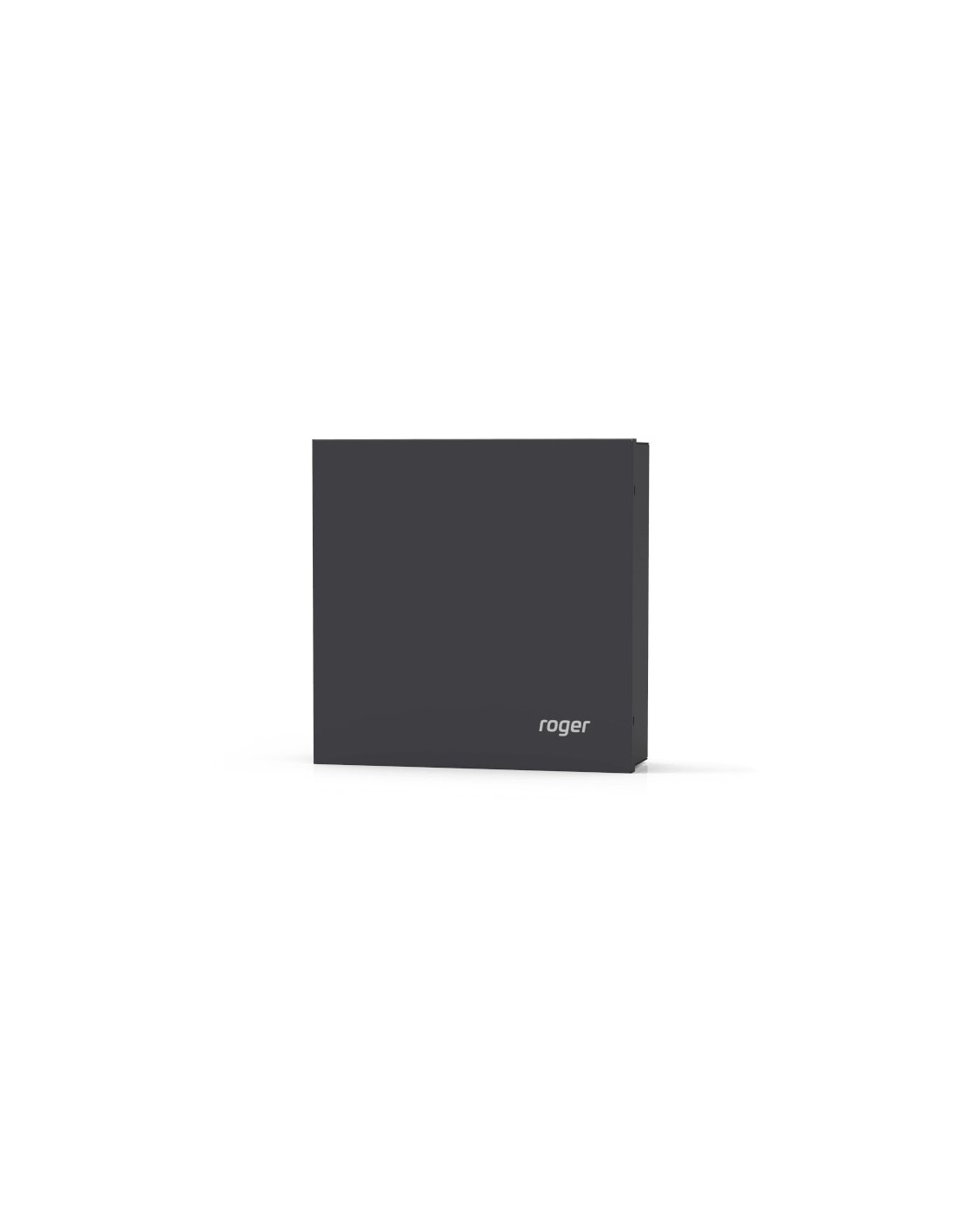

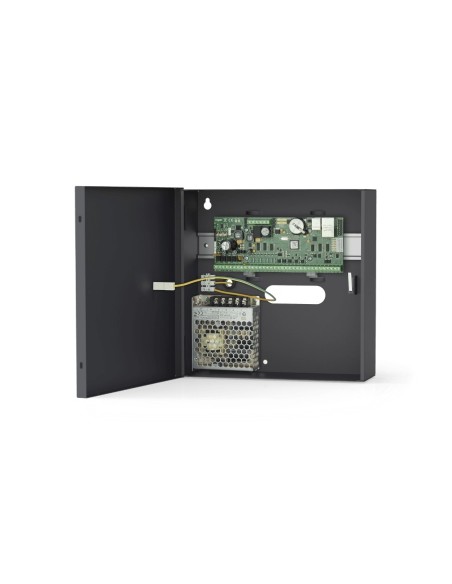

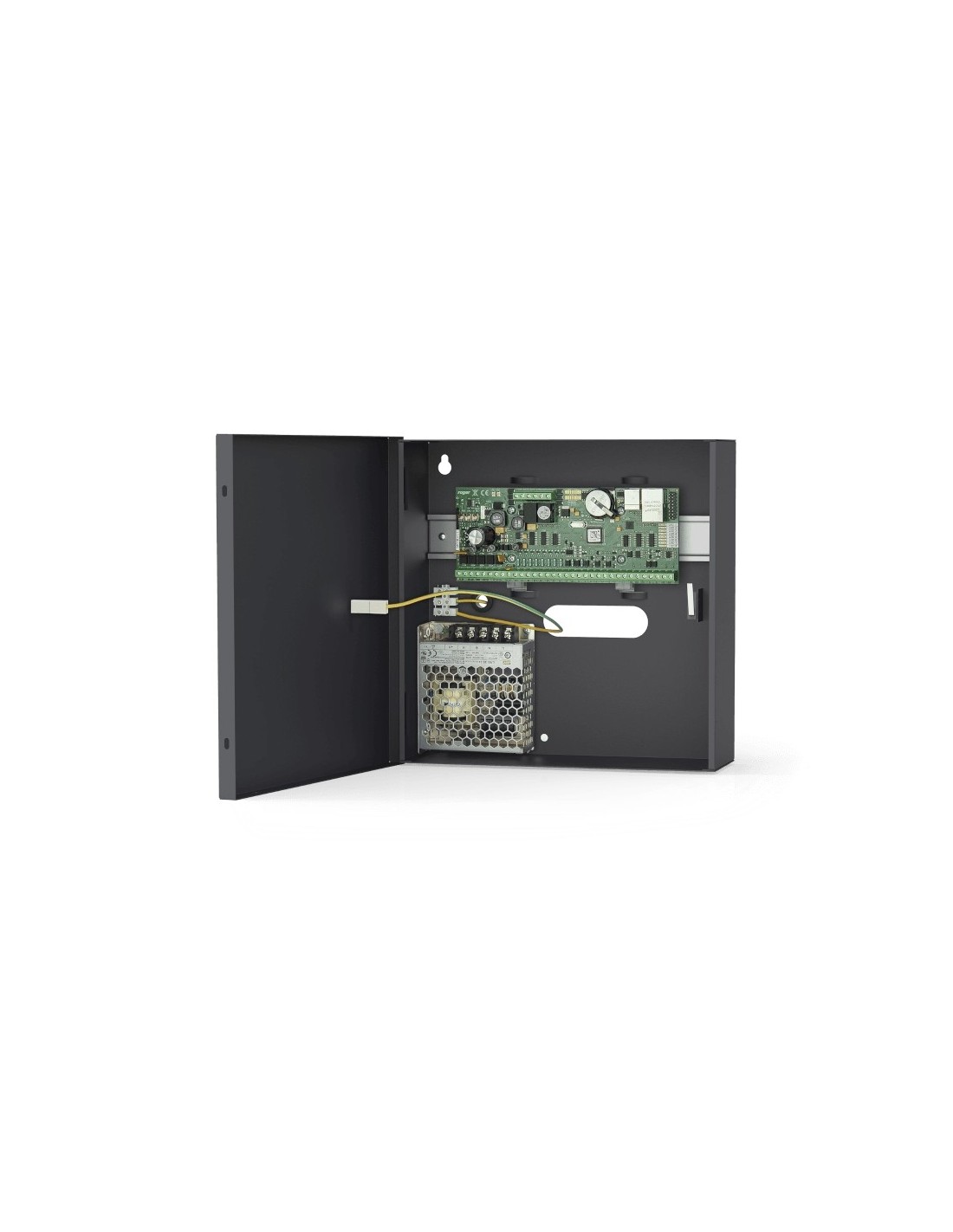

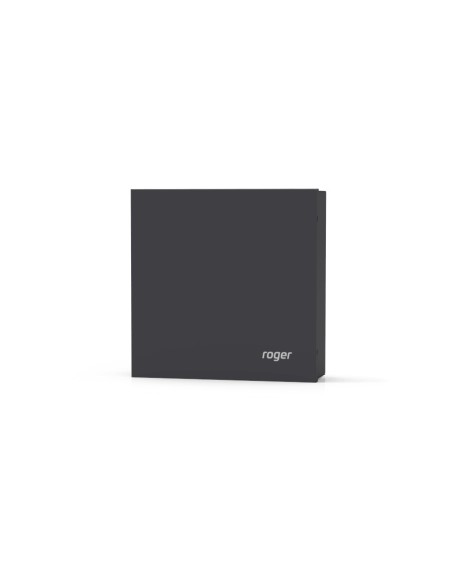

W skład zestawu wchodzi metalowa obudowa z zasilaczem oraz sieciowy kontroler dostępu.

Zestaw umożliwia obsługę jednego dwustronnego przejścia z wykorzystaniem czytników RS485 (czytniki serii MCT oraz czytniki serii OSR z protokołem OSDP), RACS CLK/DTA (czytniki serii PRT) lub czytników z interfejsem Wiegand.

Czytniki oraz zamek są zasilane z wyjść zasilających znajdujących się na kontrolerze, które mogą dostarczyć odpowiednio 0,2 A i 1,0 A. Dołączony w zestawie zasilacz umożliwia kompletne zasilenie kontrolowanego przejścia.

Parametry techniczne:

zestaw kontroli dostępu do obsługi 1 przejścia w systemie RACS 5 ST
obustronna kontrola przejścia
obsługa czytników serii MCT (16 czytników)
obsługa czytników serii PRT (interfejs do obsługi 4 czytników)
obsługa czytników z interfejsem Wiegand (4 czytniki)
obsługa czytników z interfejsem OSDP (16 czytników, wymagany interfejs MCI-3)
wyjście zasilania 0,2 A
wyjście zasilania 1,0 A
ładowanie akumulatora 0,3 A
zabezpieczenie przed głębokim rozładowaniem
zasilacz 24 VDC/2,2 A
łącznik antysabotażowy
miejsce na akumulator 7 Ah
wymiary: 250,0 x 250,0 x 80,0 mm (wys. x szer. x gł.)

Wymiary:

Wymiary i schemat:

Opis zacisków kontrolera MC16

BAT+, BAT-
- Zaciski do podłączenia akumulatora
AC, AC
- Zasilanie wejściowe 18VAC lub 24VDC
AUX-, AUX+
- Zasilanie wyjściowe 12VDC/1,0A (do zamka drzwi)
TML-, TML+
- Zasilanie wyjściowe 12VDC/0,2A (do czytników)
IN1-IN8
- Linie wejściowe
GND
- Potencjał odniesienia (masa)
OUT1-OUT6
- Tranzystorowe linie wyjściowe 15VDC/150mA
A1, B1
- Magistrala RS485
CLK, DTA
- Interfejs RACS CLK/DTA
A2, B2
- Nie używane
NO1, COM1, NC1
- Przekaźnik (REL1) 30V/1,5A DC/AC
NO2, COM2, NC2
- Przekaźnik (REL2) 30V/1,5A DC/AC

Wskaźniki LED

LED1
- Tryb normalny
LED2
- Świeci: Tryb serwisowy (konfiguracja niskopoziomowa)
- Pulsowanie: Błąd pamięci RAM lub Flash SPI
LED3
- Świeci: Błąd konfiguracji wysokopoziomowej
- Pulsowanie: Błąd konfiguracji niskopoziomowej
LED4
- Brak/błąd karty pamięci
LED5
- Błąd logu zdarzeń
LED6
- nie używany¹
LED7
- nie używany
LED8
- Pulsowanie: Prawidłowa praca kontrolera
AC
- Wskazuje obecność wejściowego napięcia zasilającego na zaciskach AC
DC
- Wskazuje obecność wyjściowego napięcia zasilającego na zaciskach AUX/TML
