Zasilacz buforowy został zaprojektowany zgodnie z wymogami normy PN-EN 50131-6 w stopniu 1÷3 i klasie środowiskowej II. Zasilacz przeznaczony jest do nieprzerwanego zasilania urządzeń systemów alarmowych wymagających stabilizowanego napięcia 12 V DC (±15%).
Zasilacz buforowy został zaprojektowany zgodnie z wymogami normy PN-EN 50131-6 w stopniu 1÷3 i klasie środowiskowej II. Zasilacz przeznaczony jest do nieprzerwanego zasilania urządzeń systemów alarmowych wymagających stabilizowanego napięcia 12 V DC (±15%).
W zależności od wymaganego stopnia zabezpieczenia systemu alarmowego w miejscu instalacji wydajność zasilacza oraz prąd ładowania akumulatora należy ustalić w sposób następujący:
* Stopień 1, 2 - okres gotowości 12h
Prąd wyjściowy 1,4 A+ 1,5 A ładowanie akumulatora
** Stopień 3 - okres gotowości 30h jeżeli uszkodzenia podstawowego źródła zasilania są zgłaszane w alarmowym centrum odbiorczym ARC (zgodnie z 9.2 – PN-EN 50131-1).
Prąd wyjściowy 0,56 A+ 1,5 A ładowanie akumulatora
- okres gotowości 60h jeżeli uszkodzenia podstawowego źródła zasilania nie są zgłaszane w alarmowym centrum odbiorczym ARC (zgodnie z 9.2 – PN-EN 50131-1).
Prąd wyjściowy 0,28 A+ 1,5 A ładowanie akumulatora
*** Ogólnego zastosowania - jeżeli zasilacz nie jest montowany w instalacji spełniającej wymagania normy alarmowej wg PN-EN 50131 wówczas dopuszczalna wydajność prądowa zasilacza wynosi:
1. Prąd wyjściowy 3 A+ 0,2 A ładowanie akumulatora
2. Prąd wyjściowy 2,6 A+ 0,6 A ładowanie akumulatora
3. Prąd wyjściowy 2,2 A+ 1 A ładowanie akumulatora
4. Prąd wyjściowy 1,7 A+ 1,5 A ładowanie akumulatora
Sumaryczny prąd odbiorników + akumulator wynosi max 3,2 A

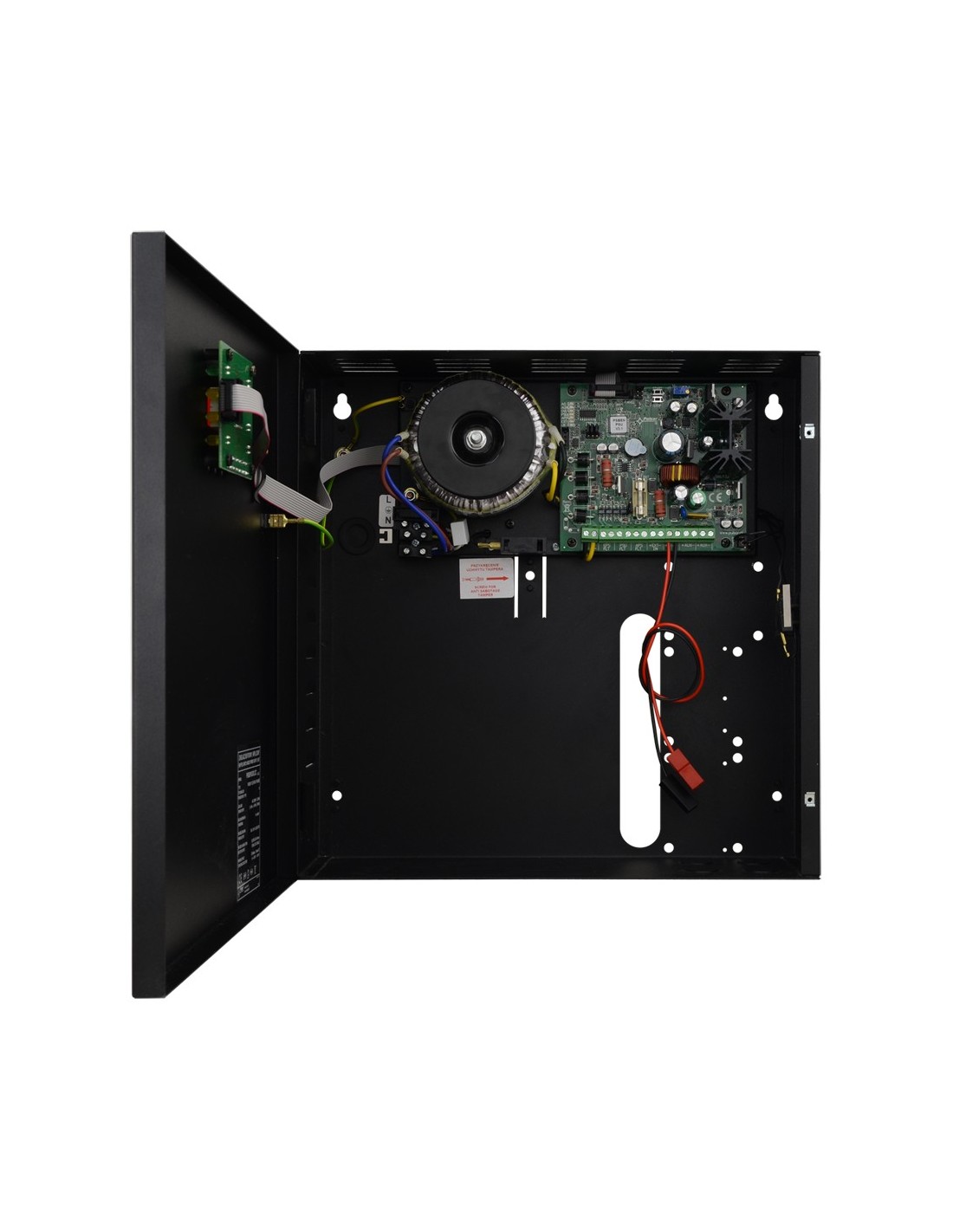

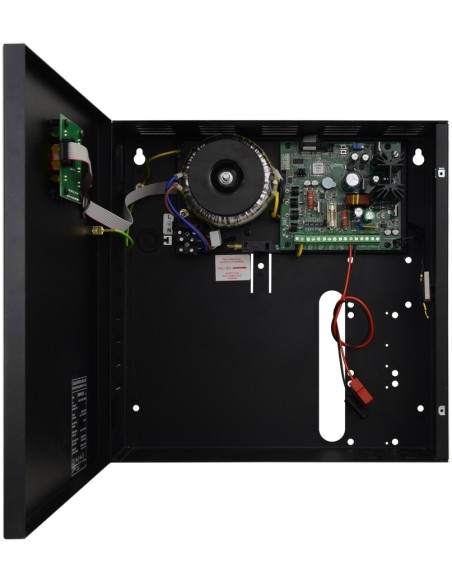

W przypadku zaniku napięcia sieciowego następuje bezprzerwowe przełączenie na zasilanie akumulatorowe. Zasilacz umieszczony jest w obudowie metalowej (kolor RAL 9005 - czarny) z miejscem na akumulator 17 Ah/12 V. Obudowa wyposażona jest w mikroprzełączniki sygnalizujące otwarcie drzwiczek (czołówki) oraz oderwanie jej od podłoża.
| Zasilanie | 230 V AC |
| Wyjście zasilania | 3 A / 13.8 V DC - dla ogólnego zastosowania 1.4 A / 13.8 V DC - GRADE 1÷2 0.56 A / 13.8 V DC - GRADE 3 |
| Zgodność z normami | Norma alarmowa EN50131, Stopień 1÷3 |
| Prąd ładowania akumulatora | 0.2A/0.6A/1A/1.5A |
| Akumulator | 1 x 7Ah / 1 x 17Ah |
| Pobór prądu przez układy zasilacza | 22mA max. |
| Sprawność | 70% |
| Wymiary | 300 x 300 x 92 [+/-2 mm] dystans od podłoża: 8 mm |
| Zabezpieczenia | SCP, OLP, OVP, UVP, OHP, tamper – otwarcie obudowy, tamper – oderwanie od ściany |
| Wyjścia techniczne, elektroniczne z izolacją galwaniczną | EPS – awaria sieci AC PSU – awaria zasilacza APS – awaria akumulatora<b< span="" style="margin: 0px; padding: 0px; border: 0px none; outline: none 0px;"></b<> |
| Wejścia techniczne, elektroniczne z izolacją galwaniczną | EXT IN – awaria zewnętrzna<b< span="" style="margin: 0px; padding: 0px; border: 0px none; outline: none 0px;"></b<> |
| Zamykanie | skręcana (możliwość montażu zamka) |
| Montaż | natynkowy |
| Sygnalizacja | wyświetlacz LED, BUZZER |
| Wykonanie | blacha DC01, 1mm, RAL9005 (czarny), metalowa |
| Stopień szczelności | IP 20 |
| Gwarancja | 5 lat od daty produkcji |
| Uwagi | - możliwość zdalnego monitoringu przez sieć LAN, RS485 (wymagane odpowiednie moduły) |
