ATTE ETH-ETH500-SET - Ekstender zasięgu LAN+PoE zasięg do 800m

Name: ATTE ETH-ETH500-SET - Ekstender zasięgu LAN+PoE zasięg do 800m
Brand: Atte
SKU: ATTE ETH-ETH500-SET
Price: 306.27 PLN
Availability: OutOfStock

Obecnie brak na stanie

306,27 zł

Brutto

249,00 zł Netto

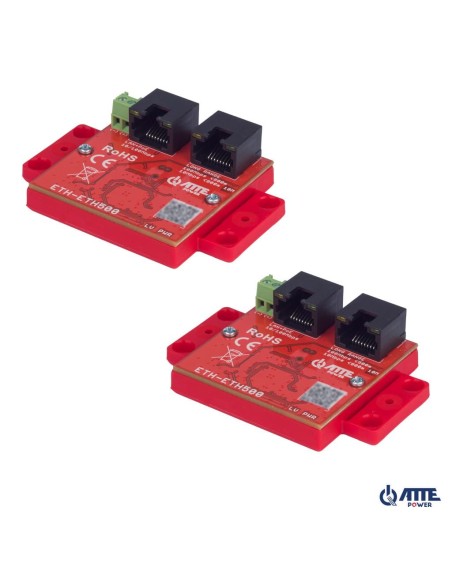

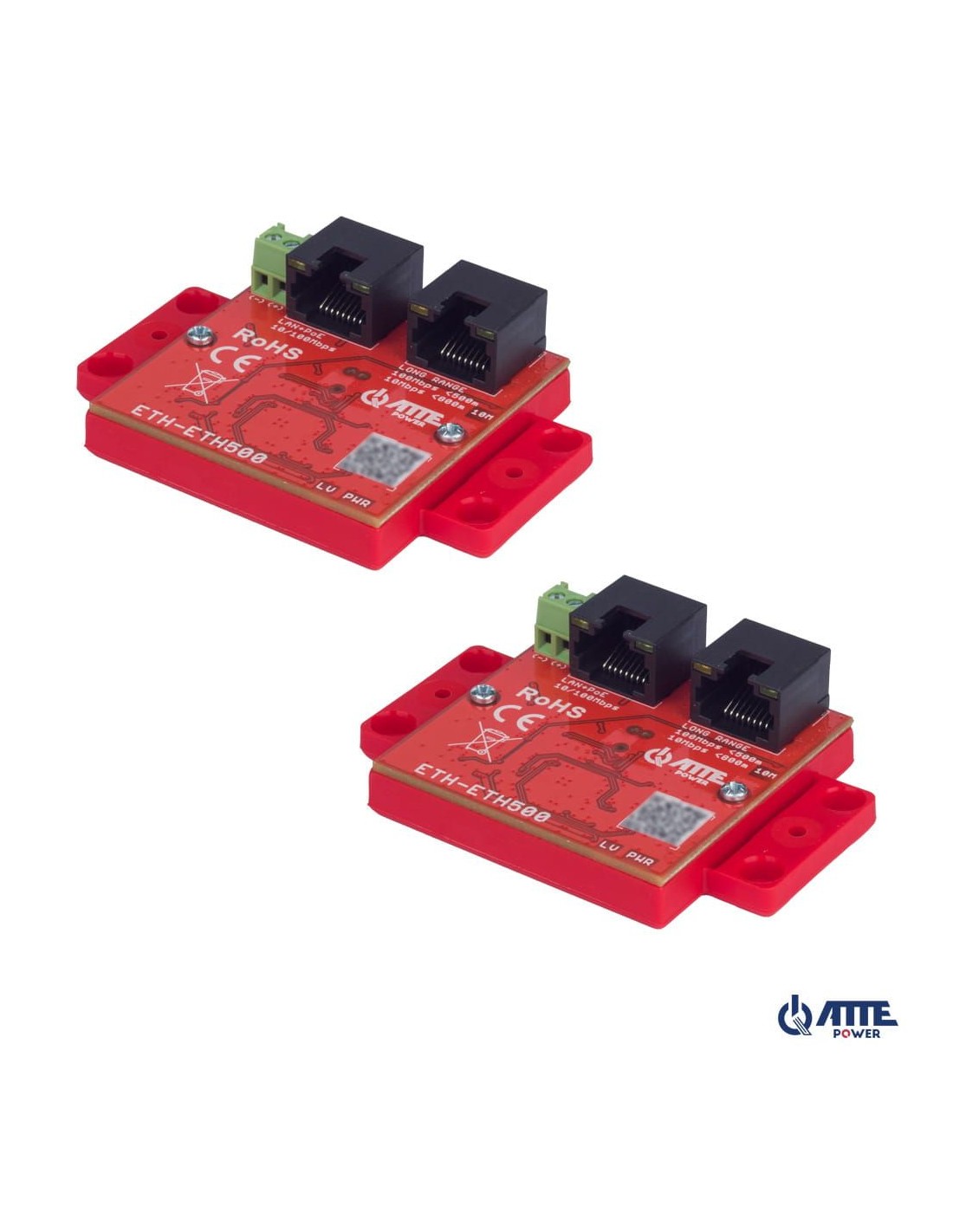

ETH-ETH500-SET jest zestawem dwóch ekstenderów zwiększających zasięg sieci LAN z PoE. Zainstalowany pomiędzy dowolnym switchem PoE, a kamerą IP zasilaną z PoE, pozwala na zwiększenie zasięgu sieci nawet do 800 m przy wykorzystaniu zwykłego przewodu UTP.

Zestaw ekstenderów należy zastosować, gdy odległość od switcha do odbiornika PoE przekracza 100m.

Urządzenia umożliwiają montaż kamer lub innych urządzeń IP PoE w oddalonych miejscach, gdzie instalacja dodatkowego okablowania jest niemożliwa bądź nieopłacalna. Stanowi ekonomiczną alternatywę dla okablowania opartego o światłowód oraz oddzielną linię zasilania.

Sprawdzi się w instalacjach na rozległych terenach, jak i w miejscach, gdzie system monitoringu ma charakter tymczasowy i koszt przygotowania okablowania ma istotne znaczenie.

Przykładowe zastosowania:

modernizacja istniejących analogowych instalacji CCTV do systemów opartych na sieci Ethernet
monitorowanie placów budowy, gdzie przy ograniczonym budżecie należy wykonać instalację na rozległym terenie. Niski koszt okablowania przy zachowaniu bezpieczeństwa użytkowania w miejscach często narażonych na uszkodzenia
budowa instalacji CCTV dla farm fotowoltaicznych, boisk i terenów rekreacyjnych, parków miejskich, itp.

Moduł ETH-ETH500 może być zasilany z dowolnego switcha PoE (port RJ45). Następnie przewodem UTP łączymy pomiędzy sobą moduły ETH-ETH500 za pośrednictwem portów LONG RANGE. Maksymalna długość przewodów w torze LONG RANGE to 800m. Połączenie pomiędzy modułami ETH-ETH500 realizuje nam dwukierunkową komunikację sieciową oraz zasilanie PoE.

Kamerę bądź inny odbiornik PoE należy dołączyć do portu RJ45 modułu ETH-ETH500 na końcu linii. Po poprawnej identyfikacji odbiornika PoE w switchu zasilającym wszystkie urządzenia zostaną zasilone oraz zostanie ustanowione połączenie w całym torze.

Urządzenia po podaniu zasilania i poprawnym podłączeniu przewodów nawiązują komunikację z prędkością 100Mbps. Jeżeli nie uda się ustanowić stabilnego połączenia prędkość transmisji zostanie obniżona do 10Mbps. Zostanie to zasygnalizowane zapaleniem diody.

Stan pracy, przepustowość oraz kontrola napięcia jest sygnalizowana poprzez diody LED:

PWR - urządzenie jest zasilane
LED 10M - dostępna przepustowość 10Mbps
LED LV - Low voltage, niskie napięcie (<44V) na urządzeniu

LED LV zatrzaskuje się i sygnalizuje spadek napięcia na odbiorniku ETH-ETH500 poniżej 44V DC. Można ją zresetować poprzez wyłączenie urządzenia i ponowne podania zasilania. Jej zapalenie sygnalizuje konieczność zweryfikowania poprawności zasilania zestawu. Spadek napięcia poniżej 44V DC może stanowić przyczynę niestabilnej pracy lub uniemożliwi uruchomienie po restarcie odbiorników PoE podłączonych do ETH-ETH500.

Moduły ETH-ETH500 posiadają możliwość zasilania z zewnętrznych zasilaczy poprzez dodatkowe złącza śrubowe. W tym trybie nie ma możliwości zasilania odbiornika PoE. Do poprawnego działania wymagane jest zasilanie obu urządzeń po dwóch stronach toru LONG RANGE.

Najważniejsze cechy i funkcje:

możliwość zasilania ze switcha PoE w standardzie 802.3af, 802.3at, lub PoE Passive (port PoE IN)
możliwość zasilania odbiornika PoE do 800m (10Mbps)
100Mbps dostępne do maksymalnie 500m
czytelna sygnalizacja stanu pracy oraz przepustowości
łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
niewielki rozmiar urządzenia umożliwiający montaż w niewielkich przestrzeniach np. w podstawie kamery
szeroki zakres temperatur pracy

Zestawienie dostępnej mocy oraz przepustowości w zależności od długości toru Long Range

Odległość	Moc Maksymalna*	Maksymalna Przepustowość
250 m	50 W	100 Mbps
500 m	25 W	100 Mbps
800 m	15 W	10 Mbps

Uwagi:

podane odległości podano na podstawie źródła zasilania PSE PoE 55V 60-90W zasilające w trybie 4 par
czynniki, takie jak jakość przewodu, liczba złącz na torze kablowym, uszkodzenia izolacji oraz warunki środowiskowe występujące w miejscu instalacji mogą mieć wpływ na rzeczywistą odległość transmisji i należy je wziąć pod uwagę przy projektowaniu

Urządzenie posiada stopień ochrony IP20, aby zapewnić ochronę przed wpływem czynników atmosferycznych oraz kondensacją wilgoci, wymagane jest zastosowanie odpowiedniej obudowy (minimum IP44).

Jeśli urządzenie będzie zastosowane w niewielkiej przestrzeni jest możliwe nacięcie i wyłamanie uchwytów montażowych podstawki w celu zmniejszenia wymiarów modułu.

ETH-ETH500 jest wyposażony w uniwersalną podstawkę montażową, która umożliwia montaż na kilka sposobów:

z użyciem kołków montażowych na rastrze 10.8mm, jaki jest we wszystkich obudowach ABOX
z użyciem kołków montażowych do adapterów RACK 19” oraz RACK 10”
poprzez przykręcenie przez dodatkowe otwory do dowolnej płaskiej powierzchni
stosując dodatkowy adapter ADD-TH35 można zamontować moduł na szynie TH35 (DIN

Dane techniczne:

Całkowita ilość portów:	4 Port PoE, 2 Listwy śrubowe
Porty PoE IN/OUT:	LAN + PoE
Porty LAN 10/100Mbps:	LAN + PoE, LAN + PoE LONG RANGE
Porty LAN Long Range:	LAN + PoE LONG RANGE
Napięcie wejściowe:	Vin PoE - 44 ... 58 V, Vin - 12 ... 58 V
Napięcie wyjściowe PoE:	Vout = Vin
Pobór mocy:	1,35 W (cały tor)
Długość przewodu toru Long Range:	<250m - UTP 100 Mbps Maksymalna moc 50 W PoE <500m - UTP 100 Mbps Maksymalna moc 25 W PoE <800m - UTP 10 Mbps Maksymalna moc 15 W PoE
Sygnalizacja przepustowości LAN:	LED 10Mb – transmisja LAN w torze LONG RANGE z prędkością 10Mbps
Sygnalizacja zasilania:	LED PWR (biały) - obecność zasilania
Sygnalizacja PoE:	LED port RJ45 (żółty) - obecność zasilania PoE
Sygnalizacja transmisji:	LED port RJ45 (zielony) - link i transmisja danych w torze LAN
Zakres temperatur pracy:	-25°C...+65°C
Wymiary (S x W x G):	51(73) x 51 x 21 mm
Waga:	0,026 kg
Stopień ochrony:	IP20
Konstrukcja obudowy:	Uniwersalna podstawa montażowa
Montaż:	Kołki montażowe, dostępne dodatkowe adaptery do szyny TH-35 oraz RACK
Kod EAN:	5902143691471
Kod PKWiU:	26.30.23.0
Kod HS:	8517 62
Kod CN2020:	8517 62 00
