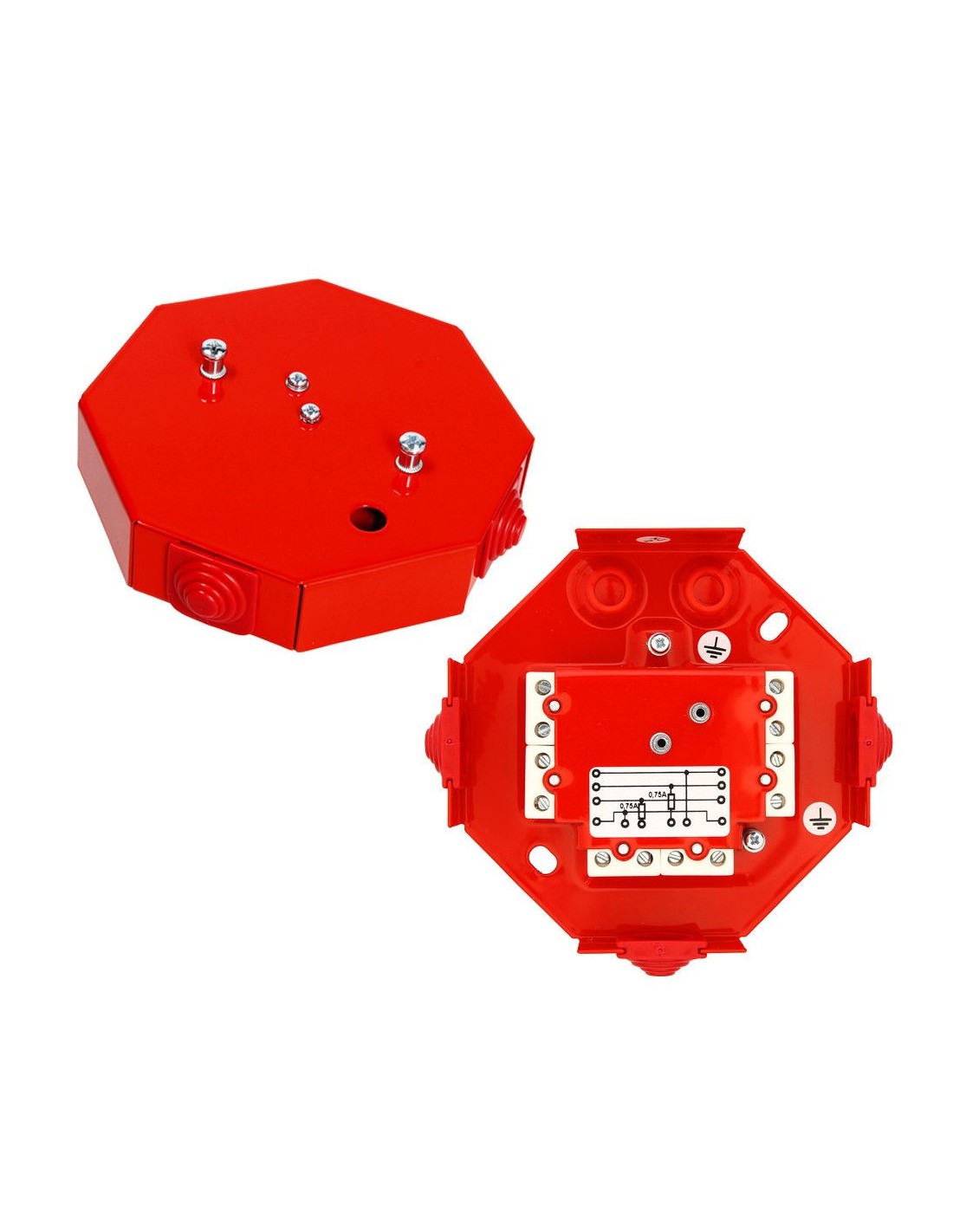

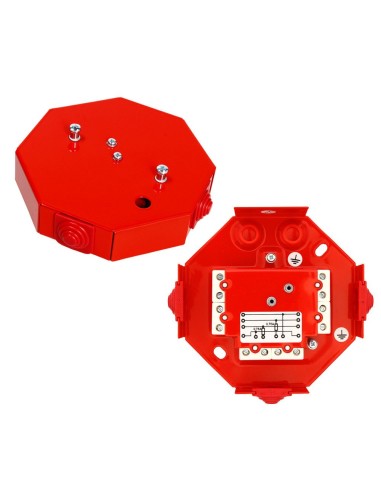

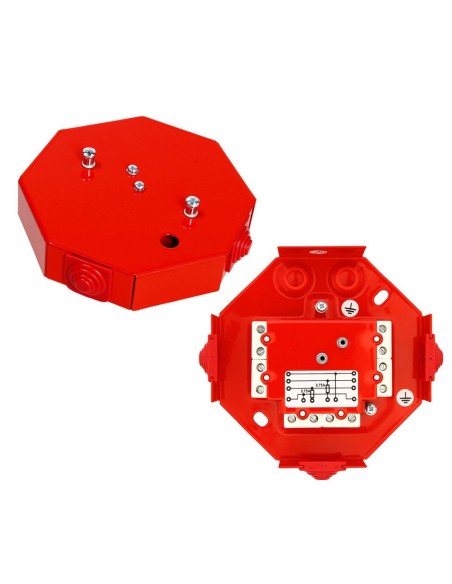

W2 PIP-3AN / 0,75A - Puszka instalacyjna przeciwpożarowa ośmiokątna z bezpiecznikiem 0,75A, kolor czerwony

Name: W2 PIP-3AN / 0,75A - Puszka instalacyjna przeciwpożarowa ośmiokątna z bezpiecznikiem 0,75A, kolor czerwony
Brand: W2
SKU: W2 PIP-3AN / 0,75A
Price: 124.23 PLN
Availability: OutOfStock

Obecnie brak na stanie

124,23 zł

Brutto

101,00 zł Netto

Opis:

Głównym zadaniem puszek typu PIP-3AN jest zapewnienie ciągłości linii sygnałowej (zasilania) po spaleniu się (uszkodzeniu) sygnalizatora lub innego odbiornika i niedopuszczenie do wyeliminowania z działania sygnalizatorów (lub innych urządzeń) znajdujących się poza strefą pożaru. Puszki instalacyjne przeciwpożarowe typu PIP-3AN stosowane są w systemach sygnalizacji pożarowej (SSP) do łączenia oraz rozgałęziania przewodów podłączeniowych (PIP-3AN/Rozgałęźna), jak i również podłączenia odbiorników (PIP-3AN/0,75A lub PIP-3AN/1,25A). Montaż puszek powinien być wykonany zgodnie z zapisami zawartymi w Krajowej Ocenie Technicznej.

puszka instalacyjna PIP-3AN stosowana jest w systemach sygnalizacji pożarowej
posiada klasę podtrzymania funkcji elektrycznych E90
4 tory prądowe o maksymalnym przekroju 4 mm²
zadaniem puszki jest zapewnienie ciągłości linii sygnałowej po spaleniu się sygnalizatora i niedopuszczenie do wyeliminowania z działania sygnalizatorów znajdujących się poza strefą pożaru
występuje w odmianach: PIP-3AN/0,75A, PIP-1,25A, PIP-3AN/Rozgałęźna
przeznaczona jest do podłączania sygnalizatorów: SG-Pgw3, SGO-Pgz3 (PIP-3AN/1,25A), SGO-Pgw, SO-Pd11, SO-Pd12, SAOZ-Pk2, SA-P8 (opcja synchronizacji), SAO-P8 (opcja synchronizacji), SO-P8 (opcja synchronizacji) oraz sygnalizatorów innych typów, jak i głośników systemów rozgłaszania przewodowego (DSO), klap dymnych itd.
charakteryzuje się prostym (przelotowym) i kątowym (rozgałęźnym) sposobem prowadzenia linii sygnalizacyjnej
PIP-3AN składa się z dwóch torów puszki PIP-1AN
umożliwia montaż sygnalizatora W2 bezpośrednio na puszce
umożliwia wprowadzenie przewodów od strony podłoża

Schemat połączeń:

Dane techniczne:

Napięcie zasilania	max. 400 V AC
Zakres prądowy	0,75 A 1,25 A Rozgałęźna max. 16 A
Średnica kabla instalacyjnego	19 mm
Przekrój przewodu	max. 4 mm²
Stopień ochrony zapewniony przez obudowę	IP20
Wymiary Wymiary z przepustami	121x28 mm 137x124x28 mm
Współpracujący sygnalizator	SO-Pd11, SO-Pd12, SAOZ-Pk2, SA-P8, SAO-P8, SO-P8, SG-Pgw3, SGO-Pgw, SGO-Pgz3

PUSZKA PIP-3AN POSIADA KRAJOWY CERTYFIKAT STAŁOŚCI WŁAŚCIWOŚCI UŻYTKOWYCH NR 063-UWB-0623 ORAZ KRAJOWĄ OCENĘ TECHNICZNĄ NR CNBOP-PIB-KOT-2019/2024/0113-3704 WYDANIE 1 - WYDANE PRZEZ CNBOP-PIB.
