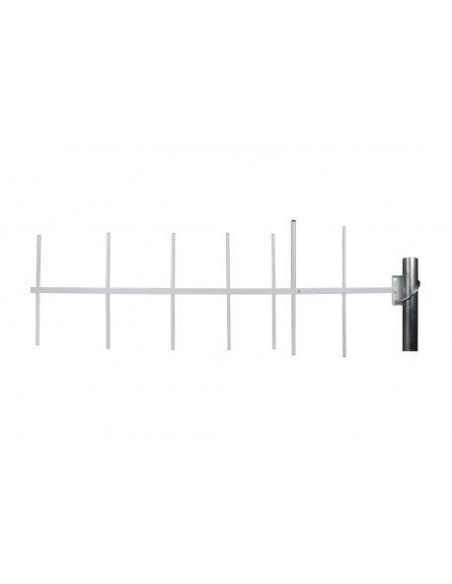

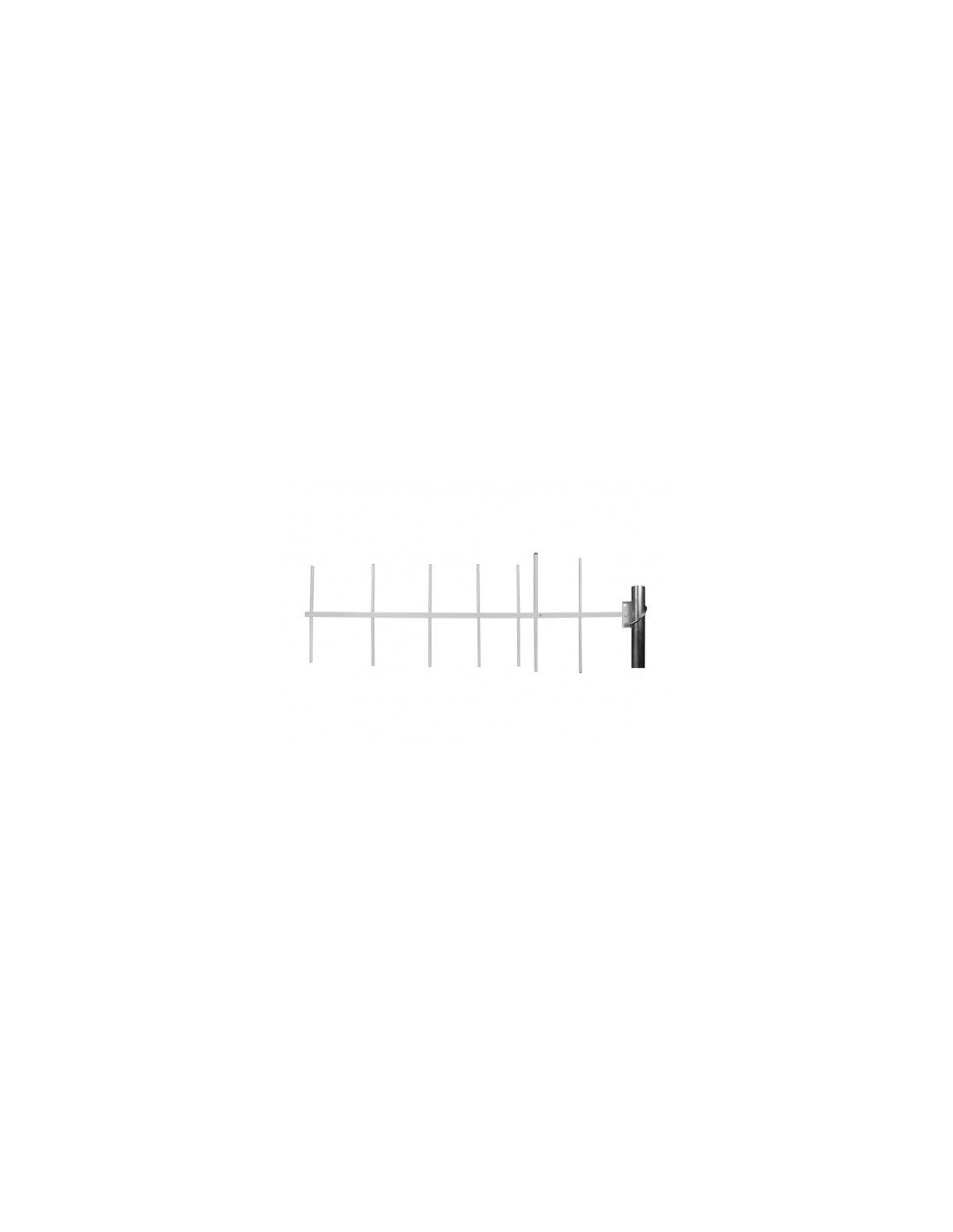

GORKE AYK-437 - Antena kierunkowa, 434MHz, 11,5dBi

Name: GORKE AYK-437 - Antena kierunkowa, 434MHz, 11,5dBi
Brand: Gorke
SKU: GORKE AYK-437
Price: 410.82 PLN
Availability: OutOfStock

Antena kierunkowa BNC 434MHz 11,5dBi

Obecnie brak na stanie

410,82 zł

Brutto

334,00 zł Netto

Antena AYK-437 dostarczana jest z 3 metrowym przewodem RG58, na końcu którego zaciśnięty jest wtyk BNC 50 Ohm. Wchodzące w skład kompletu uchwyty pozwalają na montaż anteny do masztu o średnicy max ø 40 mm. Antena przewidziana jest do stosowania w warunkach zewnętrznych.

Antena cechuje się zyskiem 11,5 dB i zgodnie z obowiązującymi przepisami, w przypadku jej stosowania do współpracy z nadajnikami, należy zachować zasadę aby nie przekraczać dopuszczalnej mocy promieniowanej 10 dBm (EIRP). Produkowane przez nas nadajniki (NRP, RNB czy RTS) mają ustawioną moc wyjściową 10 dBm - mierzoną na gnieździe BNC. Aby spełnić wymogi należy w tor anteny wstawić tłumik 10dB lub np. zastosować dodatkowy odcinek kabla koncentrycznego, który spowoduje obniżenie mocy promieniowanej do dopuszczalnego poziomu. W przypadku zastosowania kabla RG58, który ma tłumienie na poziomie 35dB/100m dla częstotliwości 435MHz, należałoby zastosować minimum 28m kabla. Zakłada się, że pozostałe 1,5 dB zostanie stracone na dodatkowych złączach.

Zalecamy aby antena była stosowana w połączeniu z odbiornikami gdyż wtedy powyższe ograniczenia nie obowiązują, a wręcz odcinek pomiędzy anteną, a odbiornikiem powinien być jak najkrótszy aby zminimalizować straty sygnału.

Parametry techniczne:

pasmo częstotliwości	420 - 442 MHz
rodzaj	kierunkowa Yagi 7-elementowa
zysk	11,5 dBi
VSWR	≤ 1,2 : 1
długość przewodu	RG58 3m
złącze	BNC
impedancja	50 Ohm
temperaturowy zakres prac	-20 ÷ +55 °C
Kąt promieniowania w płaszczyźnie pionowej (E)	45°
Kąt promieniowania w płaszczyźnie poziomej (H)	65°
montaż	Uchwyt w zestawie
Wymiary anteny	990 x 360 x 16 (mm)
