2 460,00 zł
Brutto
2 000,00 zł Netto

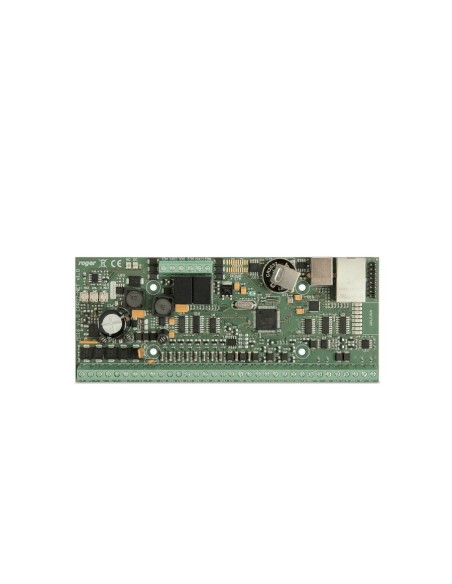

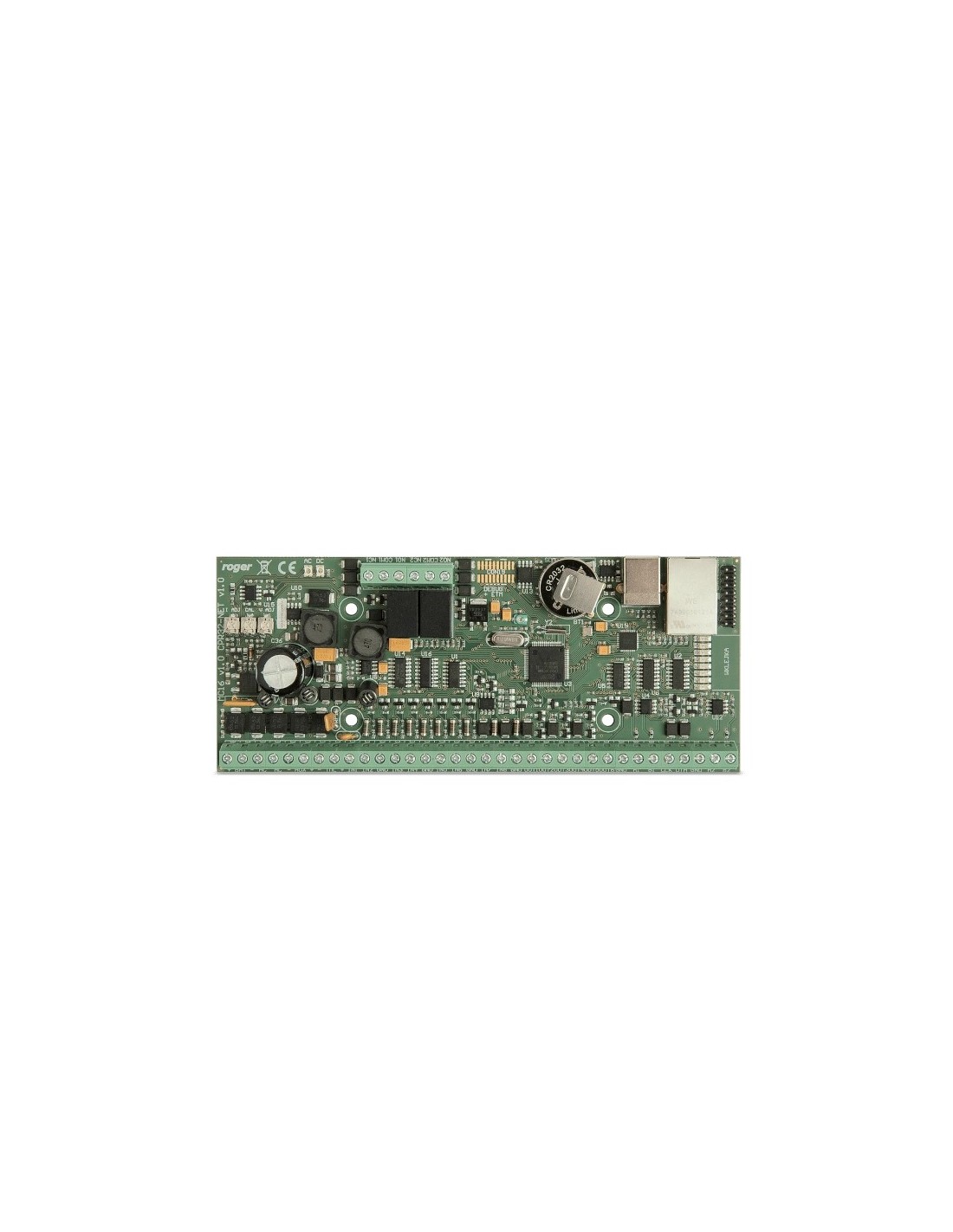

MCX16-AP-4 to ekspander umożliwiający podłączenie 4 elektronicznych okuć drzwi Aperio firmy ASSA ABLOY do kontrolera dostępu MC16.

Zasady dostępu do drzwi wyposażonych w szyldy Aperio określa konfiguracja kontrolera dostępu, który dodatkowo rejestruje zdarzenia, które miały miejsce na drzwiach z zamkami Aperio. Zamki Aperio podłączane są do ekspandera MCX16-AP poprzez sieciowy węzeł komunikacyjny Aperio, natomiast ekspander MCX16-AP podłączony jest do magistrali komunikacyjnej RS485 kontrolera dostępu.

Parametry techniczne:

  • obsługa 16 bezprzewodowych zamków Aperio
  • 8 wejść NO/NC
  • 6 wyjść tranzystorowych 12 V/1,0 A
  • 2 wyjścia przekaźnikowe NO/NC 30 V/1,5 A DC/AC
  • wyjścia zasilające 12 V/1,0 A i 12 V/0,2 A
  • zasilanie ekspandera z 24 VDC, 18 VAC lub 12 VDC
  • obsługa akumulatora
  • zabezpieczenie przed głębokim rozładowaniem akumulatora
  • interfejs RS485 do kontrolera dostępu
  • interfejs Ethernet do systemu zamków Aperio

Schemat ekspandera:

 Opis zacisków:

  • BAT+, BAT-
    • Zaciski do podłączenia akumulatora
  • AC, AC
    • Zasilanie wejściowe 18VAC lub 24VDC
  • AUX-, AUX+
    • Zasilanie wyjściowe 12VDC/1,0A (do zamka drzwi)
  • TML-, TML+
    • Zasilanie wyjściowe 12VDC/0,2A (do czytników)
  • IN1-IN8
    • Linie wejściowe
  • GND
    • Potencjał odniesienia (masa)
  • OUT1-OUT6
    • Linie wyjściowe
  • A1, B1
    • Interfejs RS485 (linia A i linia B
  • CLK, DTA
    • Nie używany
  • A2, B2
    • Nie używane
  • NC1
    • Styk normalnie zwarty przekaźnika REL1
  • COM1
    • Styk wspólny przekaźnika REL1
  • NO1
    • Styk normalnie otwarty przekaźnika REL1
  • NC2
    • Styk normalnie zwarty przekaźnika REL2
  • COM2
    • Styk wspólny przekaźnika REL2
  • NO2
    • Styk normalnie otwarty przekaźnika REL2
