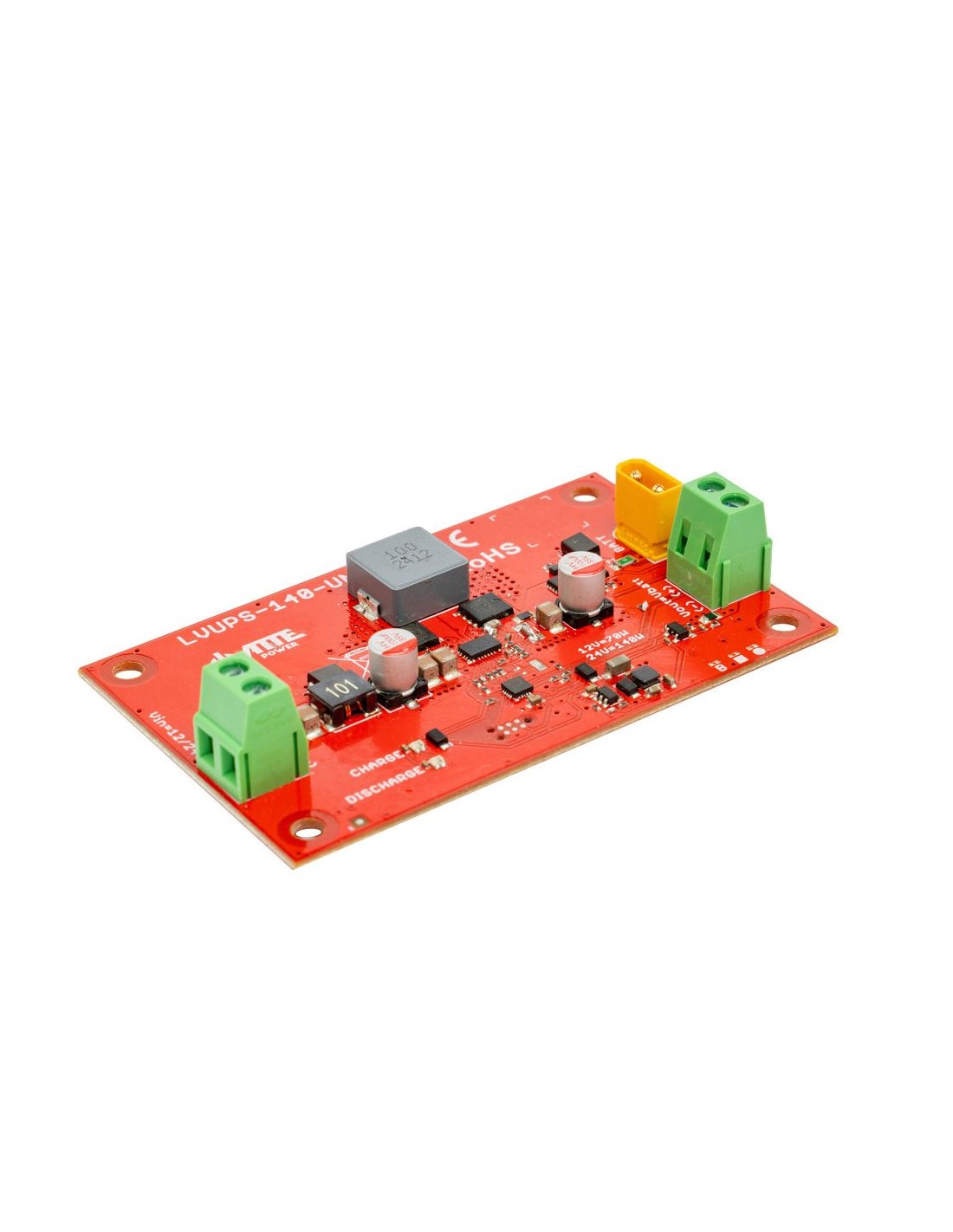

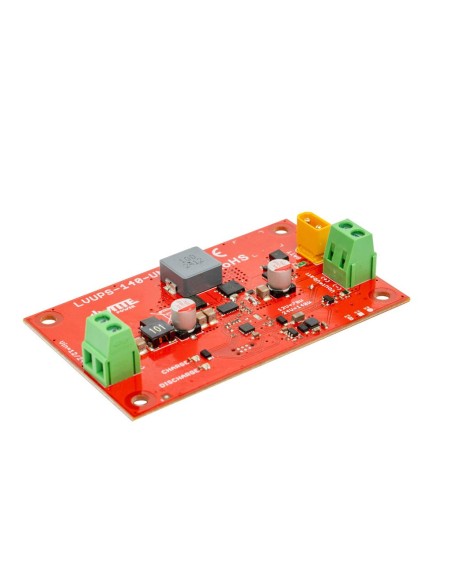

ATTE LVUPS-140-UN1-OF - Moduł buforowy 12V/24V do instalacji samochodowej

Name: ATTE LVUPS-140-UN1-OF - Moduł buforowy 12V/24V do instalacji samochodowej
Brand: Atte
SKU: ATTE LVUPS-140-UN1-OF
Price: 220.17 PLN
Availability: OutOfStock

Obecnie brak na stanie

220,17 zł

Brutto

179,00 zł Netto

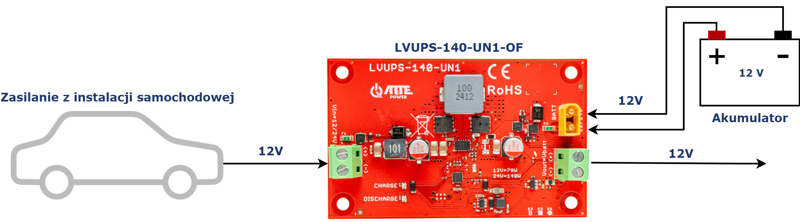

LVUPS-140-UN1-OF to uniwersalny moduł buforowy przeznaczony do współpracy z instalacjami samochodowymi o napięciu 12V lub 24V. Umożliwia on podłączenie dodatkowego akumulatora do istniejącej instalacji pojazdu oraz jednoczesne zasilanie urządzeń wyjściowych, takich jak rejestratory mobilne czy kamery IP.

Głównym zadaniem modułu jest zapewnienie ciągłości pracy urządzeń sieciowych również po wyłączeniu pojazdu. Dzięki temu możliwe jest prowadzenie monitoringu zarówno w trakcie jazdy, jak i w stanie postoju, bez ryzyka rozładowania głównego akumulatora samochodowego.

Podstawowe zastosowania:

Mobilny monitoring w pojazdach osobowych i ciężarowych
Monitoring wizyjne na maszynach budowlanych
Monitoring pracy wózków widłowych, ładowarek, koparek
Zasilanie systemów telemetrycznych i zabezpieczeń flotowych

Moduł LVUPS-140-UN1-OF automatycznie wykrywa stan pracy pojazdu (zapłon/spoczynek) na podstawie napięcia zasilania. Podczas jazdy dodatkowy akumulator jest ładowany, a po zatrzymaniu pojazdu przejmuje on funkcję źródła zasilania dla podłączonych urządzeń.

Układ może współpracować z instalacjami 12V lub 24V. Zależnie od rodzaju podłączonego akumulatora, takie samo napięcie dostępne jest na wyjściu przetwornicy jakie jest w dodatkowym akumulatorze.

Napięcie instalacji	Akumulator	Napięcie wyjściowe	Maksymalny prąd	Maksymalna moc
12V	12V	14,4V	5A	70W
12V	24V	28,8V	2,5A	70W
24V	12V	14,4V	5A	70W
24V	24V	28,8V	5A	140W

Sygnalizacja w urządzeniu jest realizowana poprzez dwie diody LED (CHARGE i DISCHARGE), które pokazują, w jakim stanie pracy znajduje się urządzenie oraz jaki jest aktualny stopień naładowania akumulatora.

LED CHARGE – Wykryto napięcie ładowania w złączu Vin

Niebieski – konfiguracja przetwornicy
Zielony (dioda miga) – akumulator naładowany
Zielony – wysoki poziom naładowania akumulatora
Żółty – średni poziom naładowania akumulatora
Czerwony – niski poziom naładowania akumulatora
Czerwony (dioda miga) – brak napięcia wejściowego

LED DISCHARGE – Brak napięcia wejściowego Vin (praca z akumulatora):

Zielony – wysoki poziom naładowania akumulatora
Żółty – średni poziom naładowania akumulatora
Czerwony – niski poziom naładowania akumulatora
Czerwony (dioda miga) – brak akumulatora

Podczas normalnej pracy powinna świecić się tylko jedna dioda LED. Jednak podczas pracy z dodatkowego akumulatora, konfiguracji lub ponownego uruchomienia konwertera mogą świecić się dwie diody LED.

Najważniejsze cechy i funkcje:

możliwość stworzenia układu buforowego w pojazdach
zapewnienie pracy urządzeń po wyłączeniu silnika bez rozładowania akumulatora głównego
automatyczna detekcja zasilania ogranicza do minimum ingerencję w instalację pojazdu
obsługa instalacji 12V i 24V
do 140 W mocy wyjściowej (dla konfiguracji 24V/24V)
czytelna sygnalizacja trybu pracy oraz poziom naładowania akumulatora
szeroki zakres temperatur pracy (-25°C...+65°C)

LVUPS-140-UN1-OF to niezawodne rozwiązanie, które wyróżnia się elastycznością, wysoką wydajnością i inteligentnym zarządzaniem energią. Zapewnia stabilne zasilanie dla kluczowych systemów w Twoim pojeździe, chroniąc główny akumulator przed rozładowaniem.

Wyróżnia się na tle innych rozwiązań możliwością pracy zarówno z instalacjami 12V, jak i 24V, wysoką mocą wyjściową oraz przejrzystą sygnalizacją LED.
Dzięki wysokiej sprawności pozwala na długi czas pracy zasilanych urządzeń na postoju.
Zapewnia pełną ochronę i stabilność zasilania dla urządzeń teleinformatycznych w pojazdach.
Pomaga w ochronie mienia i prowadzeniu ciągłego monitoringu – także na postoju.

Może zostać zamontowany w dowolnym miejscu instalacji samochodowej. Automatycznie wykrywa stan zapłonu i ładuje akumulator podczas jazdy. Nie wymaga dodatkowych sygnałów sterujących co ogranicza do minimum ingerencję w instalację pojazdu.

Konstrukcja OF (Open Frame) umożliwia zabudowę urządzenia w dowolnej obudowie, jednak najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX, oraz blachy montażowe, wyposażone w specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy lub blachy montażowej.

Dane techniczne:

Napięcie zasilania:	13,2...15 V, 26,2...29 V
Napięcie wyjściowe:	14,4 V +/-2% - dla akumulatora 12V, 28,8 V +/-2% - dla akumulatora 24V
Prąd wyjściowy:	5 A - Sumaryczny prąd dla Vout oraz Vbatt
Moc wyjściowa:	70 W - kiedy którekolwiek napięcie to 12V , 140 W - kiedy napięcia wejściowe oraz napięcie akumulatora to 24V
Sprawność:	92% @Vin = 13,8V, Pout = 60W
Prąd jałowy przetwornicy:	27 mA @Vin = 13,8V
Zabezpieczenia przepięciowe:	Vin, Vbatt
Zabezpieczenia przeciążeniowe:	Vin, Vbatt ustalone na 5A (dla Vin=12V, Vbatt=24 zabezpieczenie =2,5A)
Zabezpieczenie obwodu akumulatora:	Zabezpieczenie przed głębokim rozładowaniem 10,8V dla Vbatt=12V, 21,6V dla Vbatt=24V
Prąd ładowania akumulatora:	5A dla Vin=12V Vbatt=12V oraz Vin=24V Vbatt=12V/24V, 2,5A dla Vin=12V Vbatt=24V
Ilość akumulatorów:	1 lub 2
Akumulator:	Żelowy lub AGM 12V
Sygnalizacja akumulatora:	LED DISCHARGE – Brak napięcia ładowania (praca z akumulatora)
Sygnalizacja zasilania:	LED CHARGE – Wykryto napięcie ładowania w złączu Vin
Zakres temperatur pracy:	-25 ... +65°C
Wymiary (S x W x G):	86 x 53 x 16 mm
Waga:	0,033 kg
Konstrukcja obudowy:	Moduł do zabudowy
Montaż:	Zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8mm
